Märklin Digital: Sådan forbinder du S88 LINK til CS2 (2-skinne)

Søren · Indlæg af **Søren** » 04 okt 2015, 11:39

Hejsa

Her er en quick-guide for 2-skinne-folket til hvordan man forbinder Märklin S88 LINK (60883) til CS2 og får tilbagemeldingen til at virke.

Note: Denne guide er for 2-skinne-drift, kører du 3-skinne-drift (Märklin) så se vores guide for 3-skinne drift: http://baneforum.dk/viewtopic.php?f=6&t=1500 :-)

Til eksempelt skal du bruge

- 1 stk. S88 LINK (#60883)
- 1 stk. S88 DC (#60882)
- 1 stk. strømforsyning (#66361) (den som Mobile Station 2 også benytter)
- 1 stk. Märklin Central Station 2 med software version fra 3.8.x.
- Ledninger
- Isoleringsstykker til dit skinnesystem

Sådan gør du

1. Først skal du isolere det spor hvor du vil have tilbagemelding. Du skal kun isolere den ene skinne. Jeg laver tilbagemelding på 0-lederen, så du skal altså isolere den. Typisk er det den brune eller sorte ledning. Benytter du Trix C-sporet kan du benytte de små røde hætter, benytter du f.eks. RocoLine kan du benytte plastiklasker (Roco #42600).

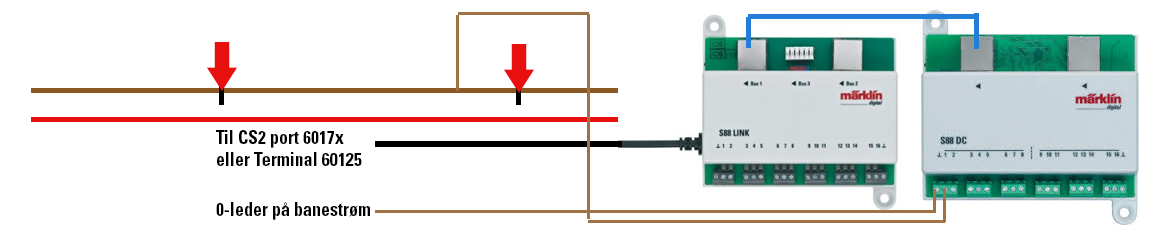

2. Nu forbinder du din S88 LINK som på tegningen. Pilene angiver isoleringer.

OBS! Vær 100% sikker på at T-forbindelsen - altså 0 - er forbundet korrekt og at det virker. Det er essentielt for din success.

3. Nu forbinder du din S88 LINK til din Central Station 2. Det gør du enten via Terminal 60125 (som jeg foretrækker at bruge) eller via Booster-porten på din CS2. Sørg også for at din S88 LINK får strøm fra dens strømforsyning (#66361).

4. Genstart evt. din Central Station 2, så du er sikker på at den finder din S88 LINK.

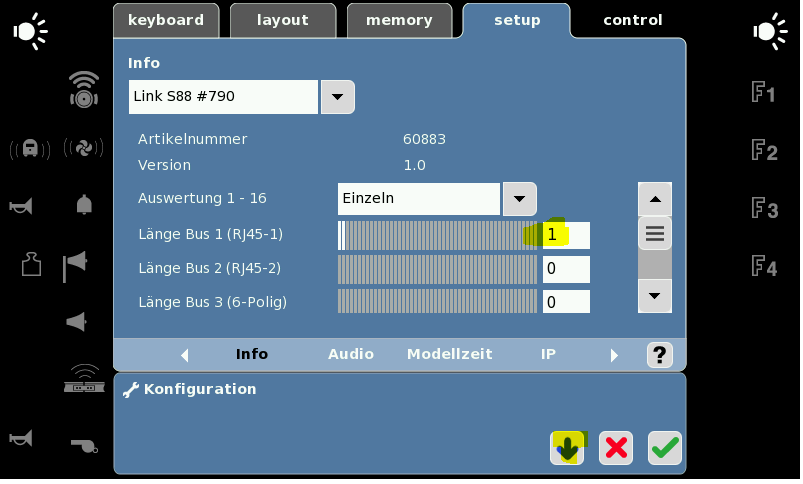

5. Du skal sikre dig at din S88 LINK er sat op til at køre med din S88 DC. Det gør du i Info-fanen under Setup-fanen, hvor du for din S88 LINK skal angive længden af Bus 1 til at være 1. Gem indstillingerne.

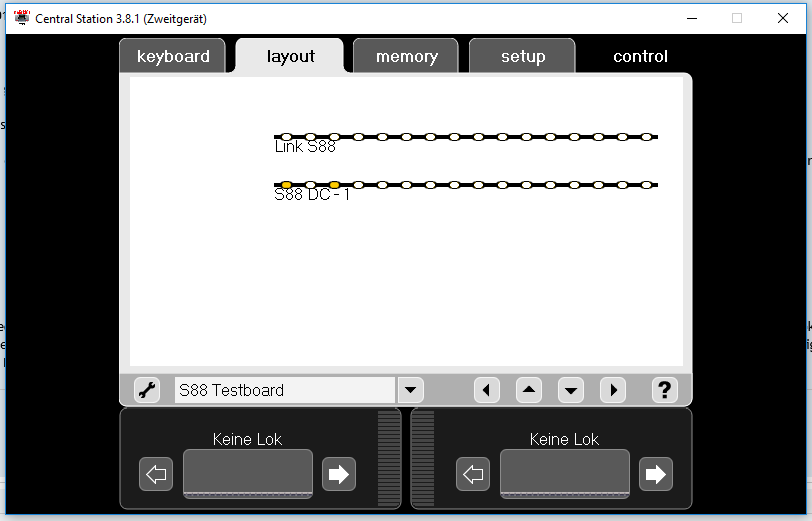

6. Gå ind på Layout-fanen og opret en tilbagemeldingsvisning. Du kan med fordel lave en side i Layout, hvor alle dine tilbagemeldingspunkter er vist. Så er det nemmere at fejlsøge på.

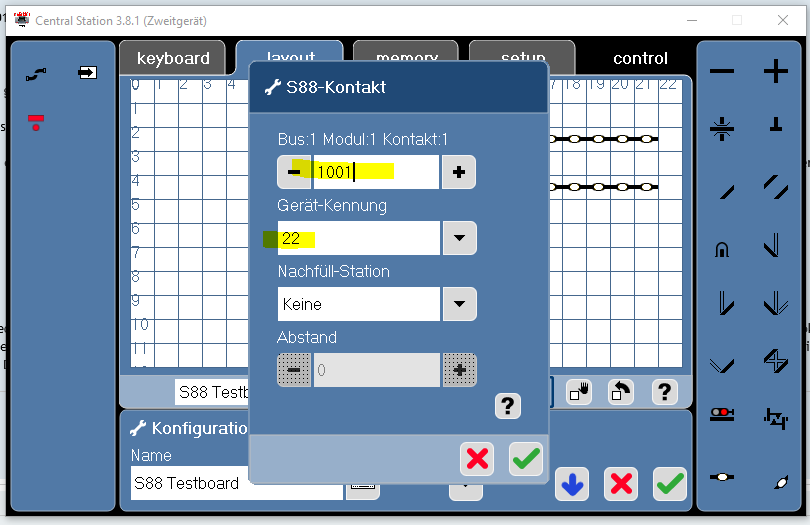

7. Vi har i eksemplet benyttet port nr. 1 på S88 DC. Når du skal referere til porten på din S88 DC, skal du først angive S88 LINK i drop-down menuen, og herefter angive kontakt nr. 1001. Du kan se at CS2 vil skrive "Bus 1, Modul 1, Kontakt 1". Det er den rigtige port. Min S88 LINK har nr. 22. Din vil have et andet nummer. Vælg dette i stedet.

Nu skulle din tilbagemelding virke uden problemer.

Hvis der er problemer:
- Start med at kontrollere 0-forbindelsen - altså T på din S88 LINK.
- Gå listen igennem igen, slavisk. :-)

Husk at du kan have lige så mange S88 LINK på dit anlæg som du har brug for. Fordelen ved at benytte Terminal 60125 er, at du så kun skal trække én ledning rundt i hele anlægget. Alle andre enheder kan tilsluttes Terminal-bokse der hvor der er brug for dem. Du kan til terminalen også tilslutte boostere, Mobile Station 1, Mobile Station 2, Connect 6021 (for forbindelse til 6021), samt andre CS2'ere og CS1'ere. Det er ekstremt brugbart.

Mere læsning
Er du ny forhold til Märklin Digital, så se vores overblik over systemet: http://baneforum.dk/viewtopic.php?f=6&t=1149
