Sådan fungerer Märklin Digital

Hermed et forsøg på at give overblik over Märklin Digital. Der er ofte spørgsmål om emnet, og det er måske lidt svært at hitte ud af.

Først og fremmest: Glem alt om gamle enheder, Delta, 6021 og alt det andet, som måske nok er billigt på eBay, men du får hvad du betaler for: Gammelt udstyr. Jeg har udeladt dem af denne forklaring, da du ganske vist kan få det til at fungere, men det mudrer billedet og forståelsen af systemet. For det er faktisk et meget simpelt system.

Dette indlæg omhandler Märklin Digital systemet med Central Station 2 som omdrejningspunkt, samt mobilstationer, boostere, linkmoduler, terminaler osv. Der er sidenhen kommet nyere modeller, så min anbefaling er at du kigger på dem i stedet, hvis du skal starte fra bunden.

Overblik

Märklin Digital består groft sagt af fem komponenter (udeladt er dekodere, da de jo kan komme fra mange andre producenter):

  • GFP, kommandofortolker. Indbygget i Central Station 2, booster, tilslutningboks #60112 (Spor 1) og #60113(H0 og N)
  • Terminal med stik til udvidelse af bussen (#60125 el. #60122 "MS II Hub")
  • Central Station 2 (#60215, #60214, #60213) (Forskellen på de tre varenumre er hardwarerevisioner. Der er ingen funktionsmæssige forskelle.)
  • Mobile Station 2 (#60653 / #66950, Trix)
  • Booster (60174 og 60175)

Kort fortalt

Med Central Station 2
Du forbinder terminalerne (#60125) til hinanden i en lang kæde, startende med din Central Station 2. Du kan bruge et eller flere forlængerkabler mellem terminalerne. Alle andre enheder, Mobile Station, Booster, ekstra Central Station 2'ere osv. forbindes til stik på terminalerne. Jo flere terminaler, jo mere fleksibilitet.

Tip! Hvis du ikke ønsker at starte med en kæde af terminaler, kan du slutte op til 2 mobilstationer, én ekstra Central Station og én booster direkte til din Central Station 2.

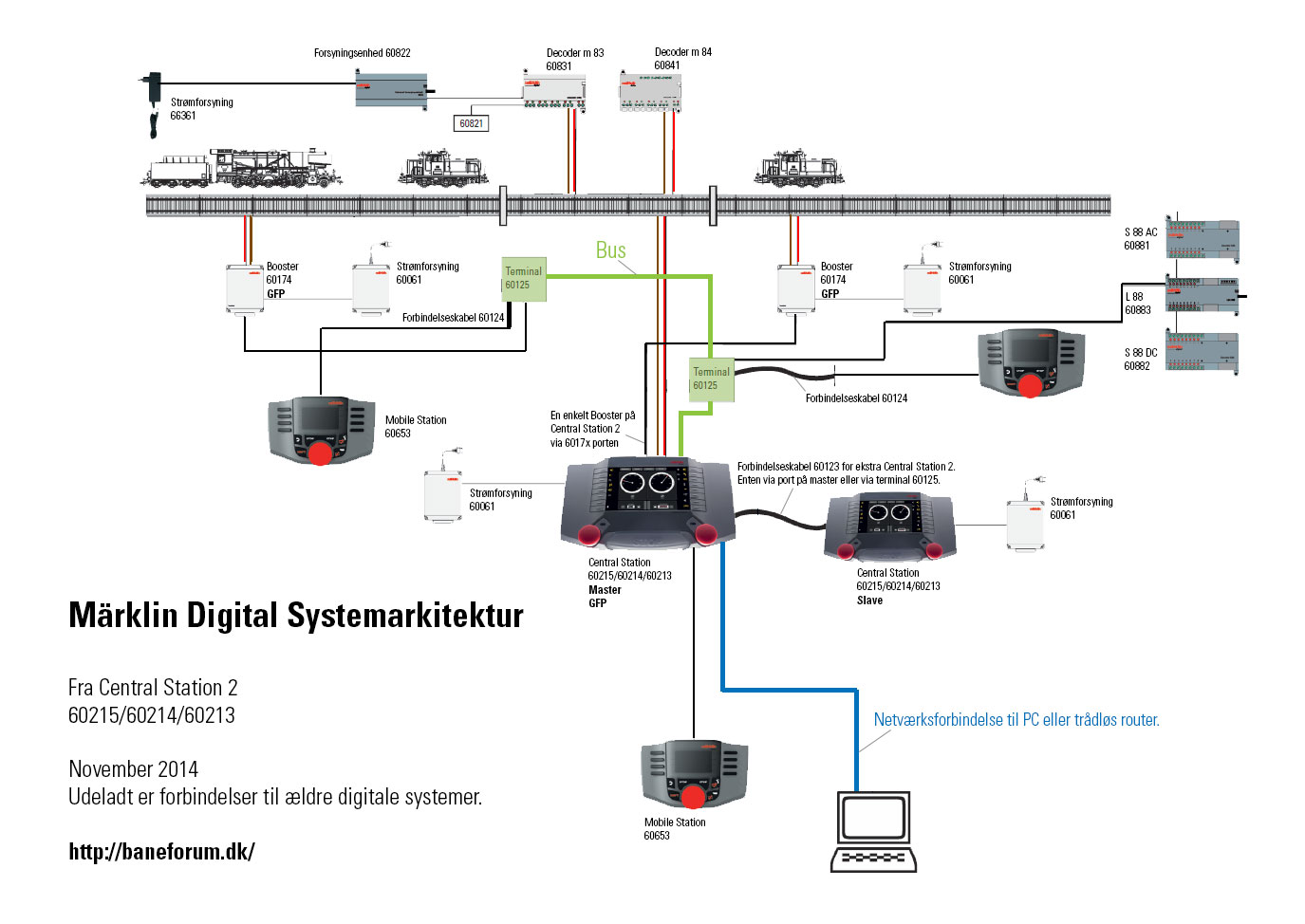

Her er et overblik. Kæden er markeret med grøn og kan blive op til 100 meter lang. Du kan tilslutte alle de terminaler du har brug for.

Märklin Digital Systemarkitektur ved Central Station 2
Märklin Digital Systemarkitektur ved Central Station 2

Med tilslutningsboks 60112 (Spor 1) eller 60113 (H0 og N)
Du kan slutte op til 2 mobilstationer til tilslutningboksen uden yderligere enheder. Hvis du ønsker flere mobilstationer kan du tilslutte en MS II Hub (#60122) til din tilslutningsboks. En MS II Hub har yderligere tilslutninger for 5 mobilstationer. Du kan slutte 2 MS II Hubs til en tilslutningsboks og dermed få op til 10 mobilstationer på dit system.

Bemærk: Hvis du senere ønsker at udvide dit system med en Central Station 2, vil centralstationen erstatte tilslutningsboksen, og du skal udskifte dine to MS II Hub med terminaler (#60125).

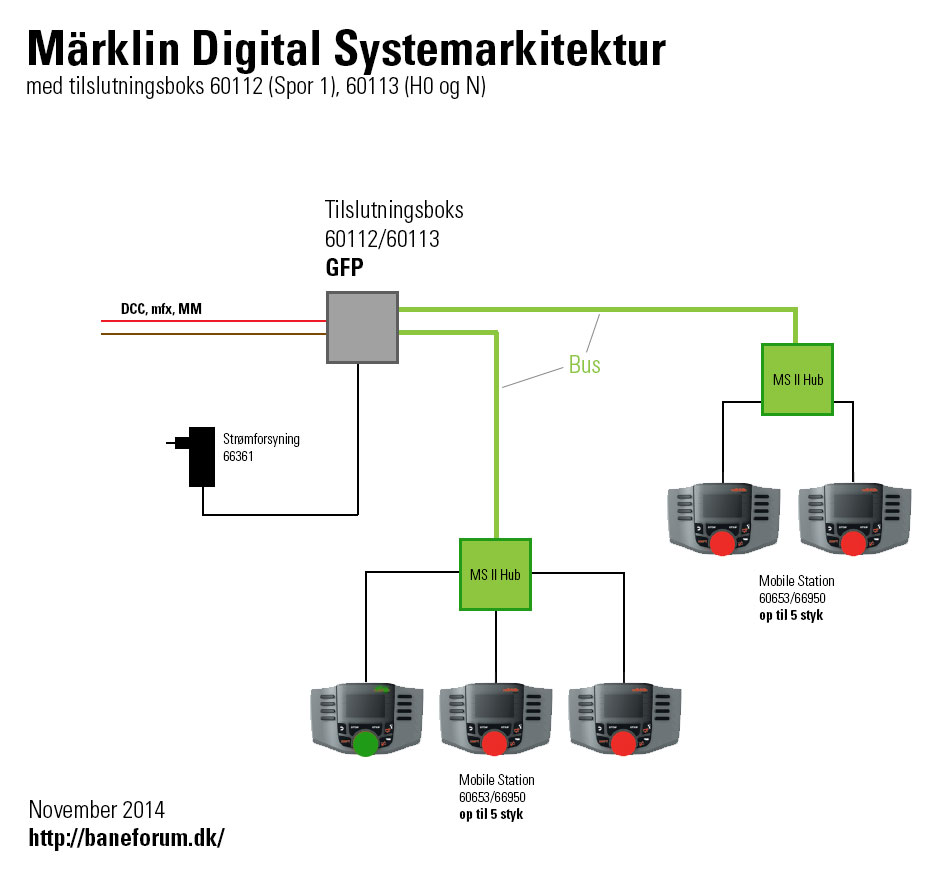

Märklin Digital Systemarkitektur ved tilslutningsboks 60112 (Spor 1) og 60113 (H0 og N)
Märklin Digital Systemarkitektur ved tilslutningsboks 60112 (Spor 1) og 60113 (H0 og N)

Så enkelt er det, sæt strøm til og vær glad for dit tog. :-)

Længere fortalt

Bus
Märklin Digital arbejder med en såkaldt bus. Dine terminaler (#60125 og #60122 "MS II Hub") er den fysiske del af bussen. Du tilslutter alle styreenheder, boostere, oversættermoduler til andre digitalsystemer, tilbagemeldingsmoduler osv. til stik på terminalerne og dermed til bussen. Bussen kan udvides med yderligere tilslutninger for styreenheder, boostere osv. Hvor mange, afhænger af, hvad udgangspunktet for din bus er.

Hvis udgangspunktet er en Central Station 2 har du alle mulighederne. Bussen kan udvides med terminaler (#60125), som du kan sætte rundt omkring på anlægget. Til en terminal kan du tilslutte mobilstationer, boostere og andre kommende enheder.

Hvis udgangspunktet er en tilslutningsboks (den lille grå kasse du kobler til sporet) kan du kun tilslutte mobilstationer. Med en MS II Hub, kan du udvide bussen med op til 10 tilslutninger for mobilstationer. Der er som sådan ikke forskelle på de to udgangspunkter, men MS II Hubben har blot ikke de stik der skal til for at udvide den yderligere. Du kan heller ikke tilslutte boostere. Se tilslutningboksen som den billige udgave af systemet. Du kan altid senere udvide med en Central Station 2, du skal blot udskifte dine MS II Hub med terminaler og din tilslutningboks bliver erstattet af din Central Station.

Bussen kan blive op til 100 meter lang. Bussen omtales også som CAN-bus, eller det lækre tyske ord: Hauptleitung (min personlige favorit).

GFP
GFP = Gleis Format Prozessor. Märklin Digital kan ikke fungere uden en GFP. Det er i al sin simpelhed en tolk, der oversætter kommandoer fra styreenheder på bussen til et sprog toget og tilbehøret kan forstå. I Märklin Digital er det DCC, MFX eller MM (Motorola). Reelt set bør du kun koncentrere dig om DCC eller MFX. MM er gammelt og eksisterer kun for bagudkompatibilitet.

GFP'en sidder altid mellem din bus og dit spor. GFP'en er ofte at kende som den lille boks du sætter ved sporet, hvis du kun har en mobilstation. Hvis du har en Central Station 2 er GFP'en bygget ind i centralstationens kasse. Det er samme hardware, og den benytter samme software. Når du opdaterer softwaren i din mobilstation eller din centralstation vil den også opdatere din GFP. En booster indeholder også en GFP.

Der kan kun være en GFP per strømkreds.

Typiske påstande omkring Märklin Digital

Herunder har jeg samlet en række påstande, som du typisk hører når du spørger ind til Märklin Digital.

Märklin Digital virker kun med Märklin produkter!

Forkert. Märklin Digital virker med alle produkter, store som små, 3-skinne som 2-skinne.

Det giver ikke mening at bruge Märklin Digital til 2-skinne-drift!

Forkert. Strømmen er ligeglad med om den kommer op i midten af sporet eller den ene side. Märklin Digital snakker DCC, så selvfølgelig kan du bruge det med dine 2-skinne-lokomotiver.

Märklin Digital er lukket og kun Märklin ved hvordan det virker

Forkert. Märklin Digital er fuldt dokumenteret, og du kan hente hele protokolspecifikationen fra deres hjemmeside. Alternativt læse den i hjælpefilen til Central Station 2. Modsat f.eks. EcOS Link fra ESU, som ingen ved hvordan virker. Eller Lenz RS-tilbagemeldingen som ingen ved hvordan virker.

Man kan ikke tage mobilstationen ud mens anlægget har strøm

Forkert. Du kan tage mobilstationen ud og flytte den til andre stik på anlægget uden at ødelægge noget. Mobilstationen opdaterer dog ikke sin viden når den får strøm igen, her skal du kalde dit tog op for opdateret information. Det kan være upraktisk, hvis du "følger" dit tog rundt på anlægget. Det kan dog lade sig gøre. I dette tilfælde er f.eks. Lenz smartere, da den automatisk spørger sin "GFP" om status på toget.

Man kan ikke blande Trix Mobile Station 2 og Märklin Mobile Station 2

Forkert. Trix Mobile Station 2 og Märklin Mobile Station 2 er en og samme enhed. Forskellen er, at den ene har en grøn knap, hvor den anden har en rød.

Den sorte Mobile Station hedder Mobile Station 3.

MEGET forkert. Den sorte Mobile Station er den samme som den grå Mobile Station 2, den er bare sort. Der er ingen forskel på de to, ud over farven. Den er sort fordi den skal passe med det ny sorte design på digitalkomponenterne. Det er stadig en Mobile Station 2.

Jeg håber dette giver en smule afklaring - og måske lidt forvirring. :-) Hvis du er forvirret, så spørg løs. :-)
