Hej Klaus

Det ... mig af (undskyld sproget) men nu har jeg bestiltover nettet en "Z21 m/Wlan) så må vi se hvad der
sker, når jeg modtager den og får monteret den efter dit fine forslag til montering, af Z21 og LK 200.
mvh
Kim

Hvis du har købt en startsæt slagte z21 (z21start) skal du starte med at opdatere den via maintenance tool. Så bliver den mere ufølsom overfor vendesløjfemoduler.

Klaus

moppe skrev: ↑22 maj 2017, 16:47Du må enten ud i en anden digitalstation eller et andet modul.

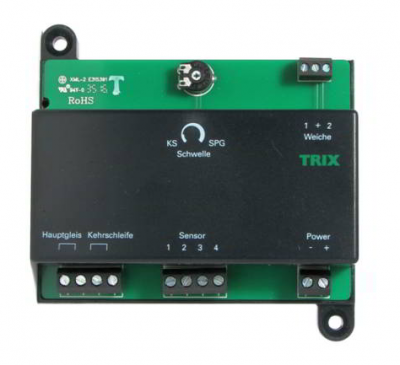

I forhold til andet modul, så er der kommet et Trix vendesløjfemodul (66846) på markedet.

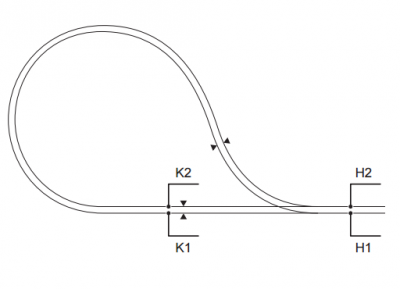

Modulet kan genkende en korslutning, men det kan også kontrolleres via sensorer i sporet. Fordelen er her, at du ikke benytter kortslutning til at detektere hvornår strømmen skal vendes. Dermed undgås problemstillingerne med det.

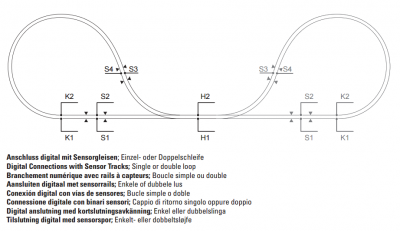

Hvis du benytter sensorer, kan modulet også selv at stille sporskiftet, så det altid vender rigtigt for toget på ud af sløjfen. Dette er fordelagtigt, hvis du benytter polariserede hjertestykker.

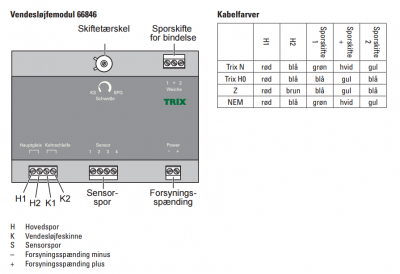

Sensorerne er indbygget i vendesløjfemodulet, så det hele er holdt i en enkel lille kasse.

Hej Klaus

Så er jeg tilbage igen nu med den nye Z21, men har stadig samme problem med kortslutningerne, har nu kigget mere nøje på
hvad og hvor det sker så der kommer lige en beskrivelse af dette.

Starter på inder spor V mod H (gul diode) skifter spor ved 1'st skifter spor til yder spor, kører indtil isoleringen til højre (kortslutn.)
Reset'er - kører videre på yder spor med (grøn diode) og ind på inder spor hele vejen rundt indtil sporskifte til yder spor igen, nu
(korslutn.) ved denne isolering. Reset'er igen, og nu (gul diode) hen over sporskiftet til inder spor og kører så igen mod H på
inder sporet nu med (gul diode) på inder spor hele vejen rundt indtil, man når isoleringen på yder sporet (kortslutn.) igen igen,
og reset'er så der det med (grøn diode) igen.

Go' weekend og pinse

mvh Kim

Præcist hvilken Z21 er det du har købt?

Se forskellene her viewtopic.php?f=6&t=1935

Er det z21start, skal du firmwareopgradere den, læs viewtopic.php?f=6&t=2217


Klaus

Hej Klaus

Den jeg har invisteret i er en Z21 (hvid) uden efter følgende "start" på fronten.

mvh Kim

Hej Klaus

Fejl i tidligere meddelse det er en "Z21start" der er købt.

Kim

Start med at opgradere firmwaren......


Klaus

Søren skrev: ↑22 maj 2017, 22:28


Jag bör påpekar här att anslutning till växel kan inte göras med växelmotor utan istället magnetmotor?

Anders63 skrev: ↑03 jun 2017, 17:15Jag bör påpekar här att anslutning till växel kan inte göras med växelmotor utan istället magnetmotor?

Nej, selvfølgelig kan den ikke stille sporskiftet uden at der er installeret et sporskiftedrev i sporskiftet. Jeg skal ærligt sige, at ikke forventede at det var nødvendigt at nævne. Men jo, det kræver et sporskiftedrev at dreje sporskiftet.
