Hermed en (forhåbentlig) komplet guide til hvordan du skifter de gule lysdioder i en Märklin eller Trix Hobby-model født med gule lysdioder. Vejledningen her beskæftiger sig udelukkende med en løsning baseret på Märklins opgraderingssæt, samt en original reservedel. Det er begge dele du kan købe hos din danske forhandler.
Der findes en lignende løsning fra tyske Modellbau Schönwitz, som giver dig et lignende resultat. Her kommer lyddekoder dog oven i prisen. Produktet fra Schönwitz skal bestilles i Tyskland.
- Hobby-modellerne fra Märklin og Trix har gule lysdioder og ingen slutlys.
Billigmodellerne fra Märklin og Trix, mest kendt som "Hobby lokomotiverne" eller "36-serien", er kendt for at være pæne modeller til prisen. Desværre, så er de ældre modeller også kendt for deres gule frontlys og ingen slutlys.
Nyere modeller, af samme type, har varmhvidt frontlys og røde slutlys. Du kan desuden slukke lyset i den del af lokomotivet der vender ind mod vognene. Præcis som i virkeligheden. Køreegenskaberne på nyere modeller er desuden fuldt på højde med dyrere modeller, takket være Märklins nye standarddekoder, som også er at finde i disse modeller.
Dette indlæg handler om modellerne med indbygget, fast monteret, dekoder og gule frontlys. Indlægget er for dig, som har en model liggende og gerne vil give den nyt liv med prototypisk lys og markant bedre køreegenskaber. Jeg tør godt love dig, at du får et helt nyt lokomotiv.
Bemærk! Dette er ikke ment som en billig genvej til smarte funktioner, for opgraderingen er ikke billig. Den koster ca. 1000 kr. inkl. lyddekoder, ny elektronik til lokomotivet, samt nye print til front- og slutlys. Dette er ment som en måde at få løftet en ældre model, der er kommet teknologisk bagud i forhold til nyere modeller af samme type. Det er til enhver tid billigere at købe en ny model med moderne elektronik, hvis du ikke har en i forvejen!
Om Hobby-serien fra Märklin og Trix
Modeller af ældre generation blev leveret med en fast indbygget dekoder. Du kunne ikke umiddelbart skifte dekoderen, da lokomotivet ikke havde et NEM-stik. Dette havde en prismæssig fordel. I dag kan brugte modeller ofte kan erhverves for små 300 kr. på Ebay eller til små 500 - 700 kr. i en butik.
Den billige dekoder var dog ikke god for køreegenskaberne, som absolut er tålelige, men på ingen måde på højde med andre modeller.
Modellerne blev desuden leveret med et gult frontlys. Det er selvfølgelig en smagssag om du kan lide det eller ej, personligt har jeg aldrig brudt mig om det gule frontlys. Til reference er her et billede af en ÖBB reihe 2016 med sit gule frontlys. Modellerne havde heller ingen røde slutlys.

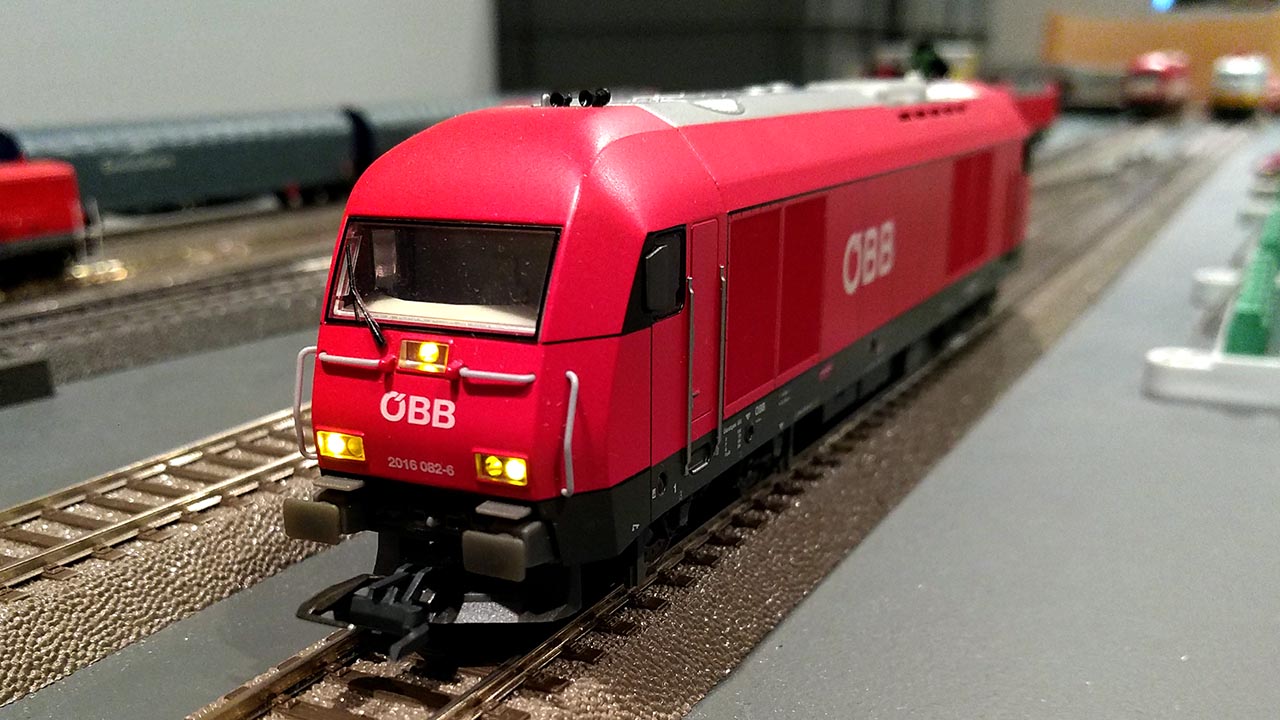

- Gult frontlys på et ældre Hobby-lokomotiv.
Hvorfor opgradere?
Da de nye generationer begyndte at komme med kontrollerbare røde slutlys, satte jeg mig for at give mit lokomotiv en overhaling, så dets elektronik kom på højde med de nye versioner. Da Märklin kun har udskiftet elektronikken inde i lokomotivet, så er det et nemmere projekt end du måske lige tror.
Märklin leverer et opgraderingssæt, der indeholder alle de dele du skal bruge. Sættet indeholder dog ikke det røde slutlys, der skal bestilles som reservedel. Det er den samme reservedel uanset om du opgraderer en TRAXX BR 185/BR 146 eller en Siemens ER 20. Du installerer opgraderingssættet først, herefter installerer du det røde slutlys.
Du skal bruge:
- 1 x 60978. Opgraderingssæt til Hobby-lokomotiv. Sættet kommer med ny elektronik, lyddekoder og højttaler. 60978 er preformateret med diesellyde.
- 2 x E190372. Reservedel. Lysprintet er af den ny type med røde slutlys. Bemærk at der skal 2 til én model.
Bemærk! Reservedelen til frontlyset bliver leveret med kabler, men disse er ikke lange nok til at nå de små bundkort i modellerne. Du skal derfor forlænge kablerne inden du monterer. Jeg anbefaler at du overholder farvekoderne (orange, grå og gul).
To muligheder for lys
Du har to muligheder for at bestemme hvordan dit lys skal være. Den nemme eller den prototypiske, dog lidt mere komplicerede.
Bemærk! De nye print er en smule tykkere end de gamle. Du skal derfor være forberedt på at file (forsigtigt) på lyslederne i de nederste lygtehuse så printet kan være der. Det er bedst gjort med en lille fin hobbyfil. Du skal fjerne lidt under 1 mm.
Mulighed 1 "Den nemme":
Modellens nye bundkort leveres med loddepladser til frontlyset. Hvis du monterer dit lys her, så vil du have røde slutlys der skifter med kørselsretningen. Du vil dog ikke kunne slå dem fra. Vejledningen til opgraderingssættet beskriver denne løsning.
Mulighed 2 "Den prototypiske":

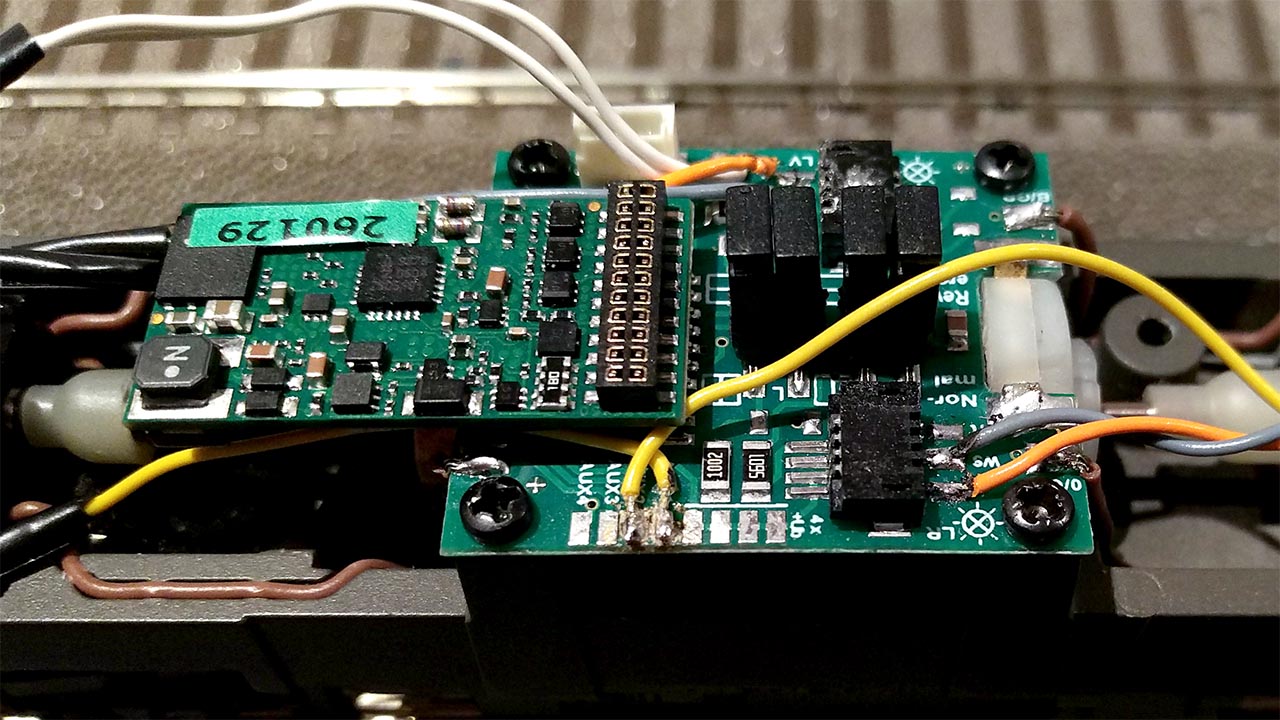

Du kan også vælge at montere slutlyset på henholdsvis AUX 1 og AUX 2. Der er loddepladser til de to udgange i siden af bundkortet. Billedet nedenfor viser denne mulighed. Jeg har valgt at AUX 1 er frontlyset ved modellens førerkabine 1 (du kan se markeringen på modellens overdel).
Printet med lys har tre ledninger:
- Orange
- Grå
- Gul
- Bundkortet har fået kontrollerbare røde slutlys.
Når ledningerne er monteret, uanset om du valgte mulighed 1 eller 2, kan du teste at lysene fungerer. Bemærk, at hvis du valgte mulighed 2, så skal dekoderen programmeres før du kan få den helt lækre styring af slutlyset, som vil gøre dine togvenner grønne af misundelse.

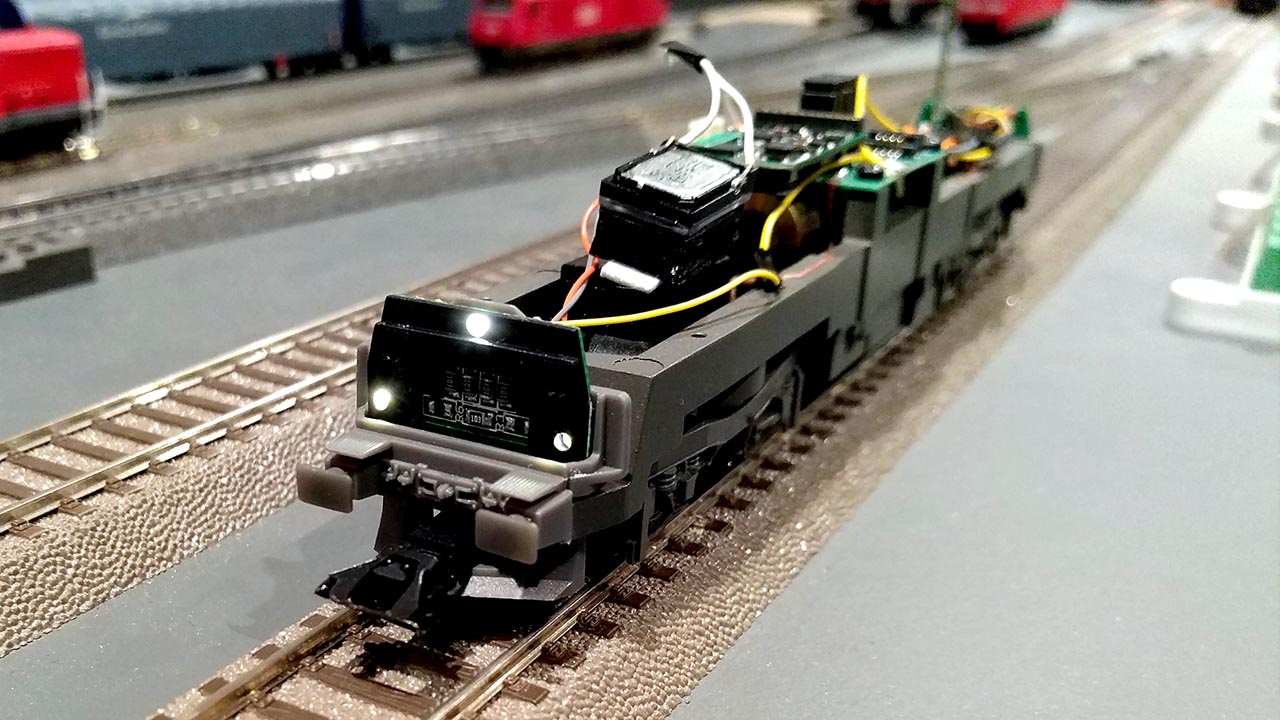

- Test af frontlyset.
Færdig! Sådan da...
Hvis du valgte mulighed 1 er du færdig nu. Hvis du valgte mulighed 2 skal du læse videre.
Her er det foreløbige resultat, smukt ser det ud!

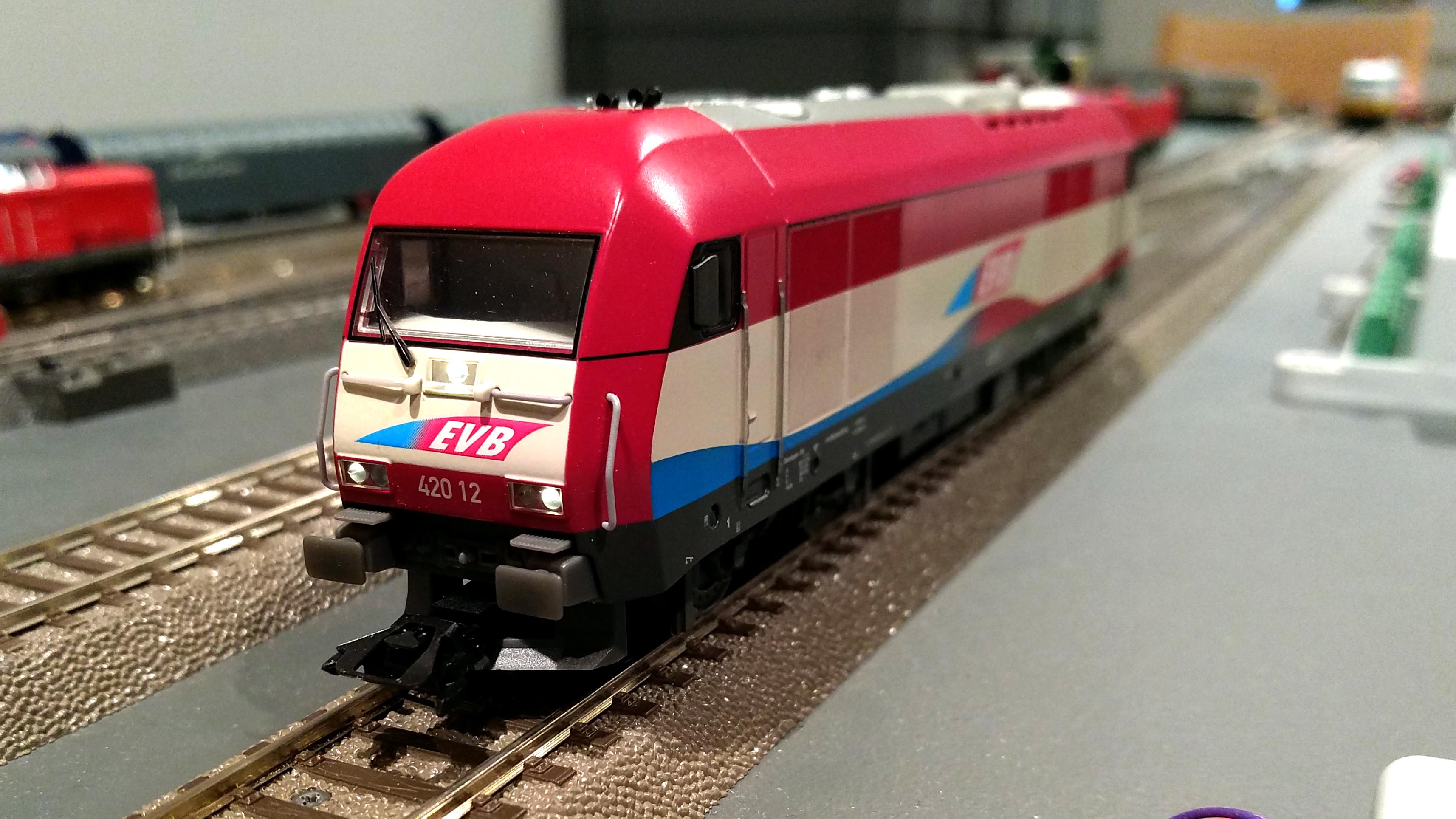

- Varmhvidt frontlys.

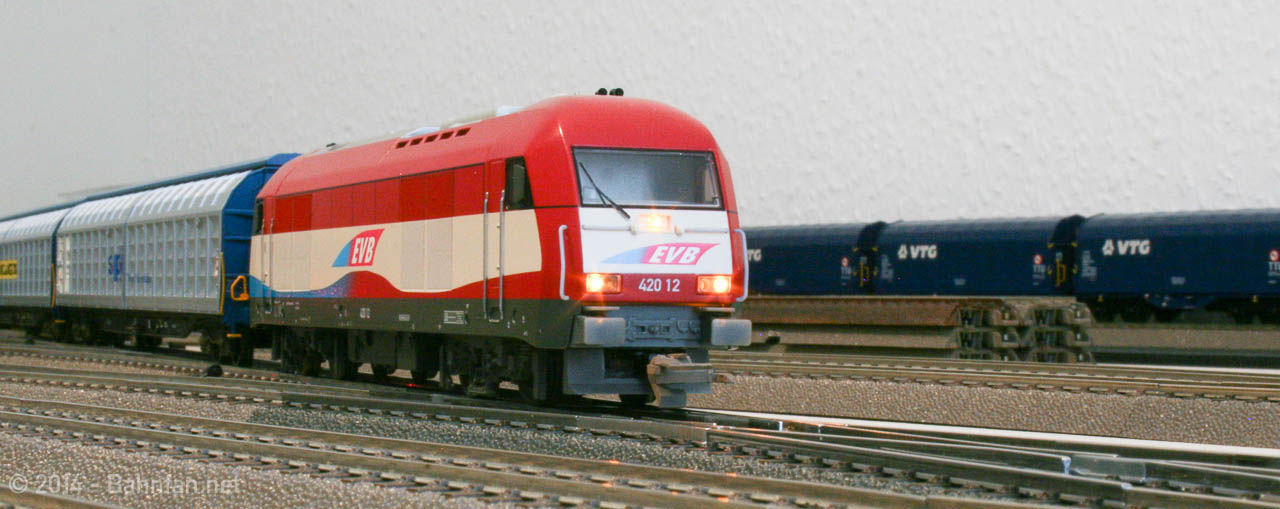

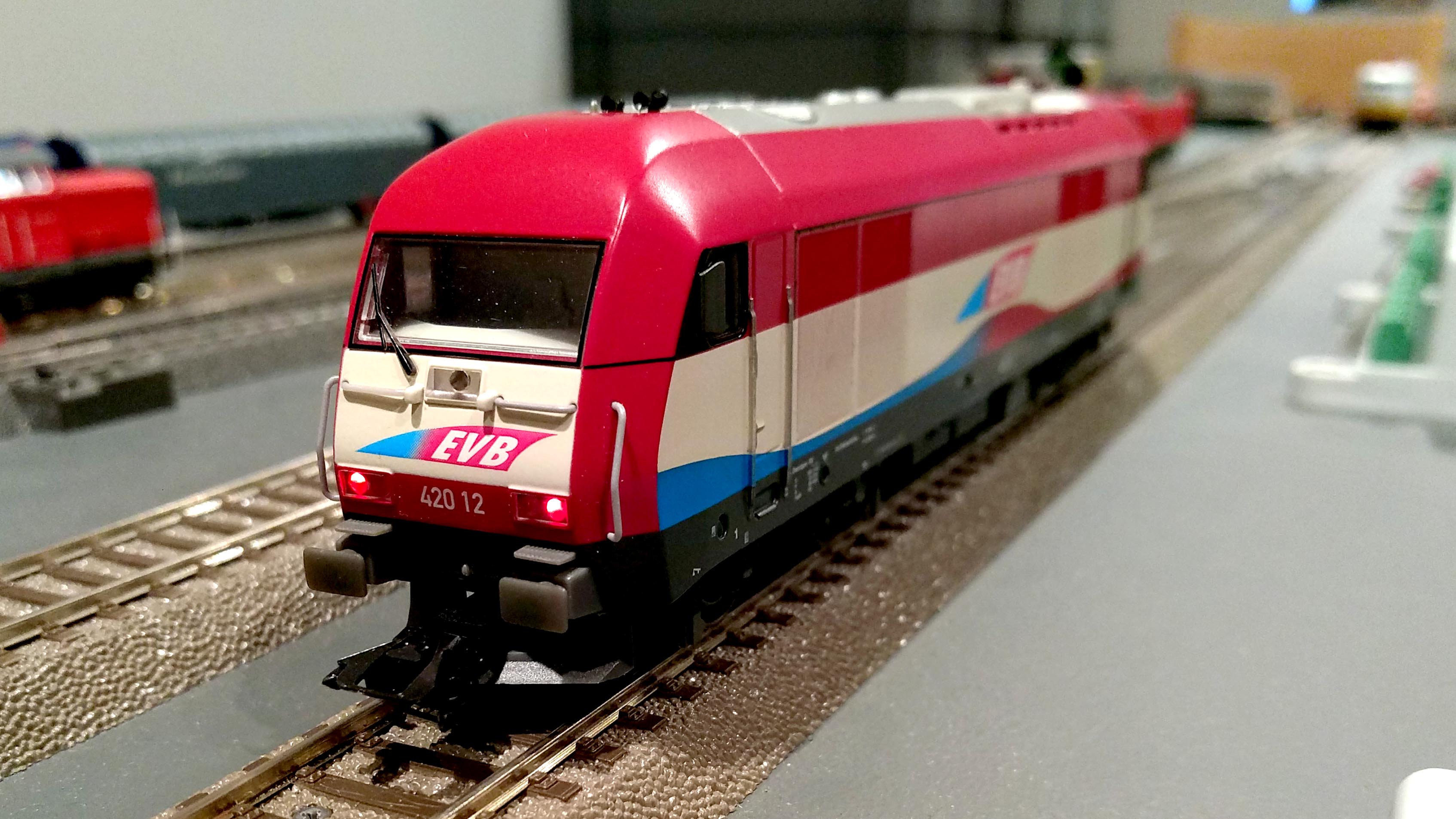

- Røde slutlys.
Märklin har en standard for hvordan røde slutlys skal håndteres i modellerne. Du slukker ikke det røde slutlys, du slukker alt lyset ved den valgte førerkabine. Denne metode gør det nemt at have styrevognstog, hvor lokomotivet jo ofte skubber på vognene.
For at opnå denne funktion skal vi programmere dekoderen så den gør netop dette. Hertil benytter jeg Märklins Decoder Tool til Windows (det kan du hente gratis fra Märklins hjemmeside). Du skal også bruge Märklins Decoder Programmer (60971), som kan skrive informationerne til dekoderen.
Hvis du ofte arbejder med Märklins dekodere er Decoder Programmer en god investering. De følgende funktioner kan du ikke programmere fra Central Station 2 eller Central Station 3.
Det bliver måske lidt kompliceret, for det er en smule kompliceret, men spørg endelig hvis der er noget du ikke forstår.
Regler
For at fungere som et ægte fabrikskonfigureret Märklin-lokomotiv, skal lokomotivet overholde følgende sæt regler:
- Funktion 0 er aktiveret: Lyset tænder som normalt. Røde slutlys skifter med kørselsretningen.
- Funktion 0 + Funktion 2 er aktiveret: Alt lys slukker ved førerkabine 1.
- Funktion 0 + Funktion 5 er aktiveret: Alt lys slukker ved førerkabine 2.
- Funktion 0 + Funktion 2 + Funktion 5 er aktiveret: Rangerlyset (dobbelt A) tænder ved begge førerkabiner. Det røde slutlys er slukket.
Det skal vi nu konfigurere i dekoderen. Start Märklin Decoder Tool og opret et nyt projekt til msd3.

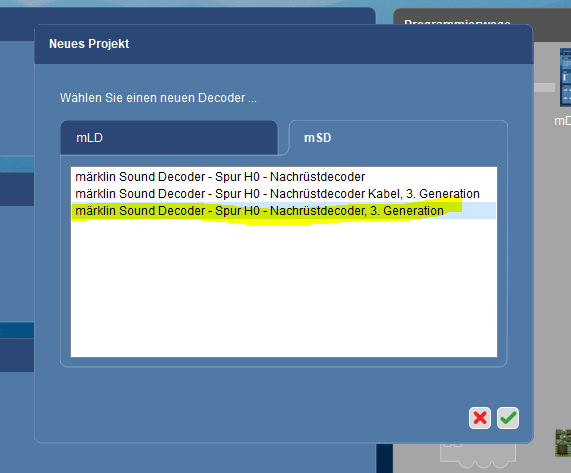

- Start nyt projekt for msd3.
Bemærk! Din skærm vil kun vise navnene (markeret med gult); ikke indholdet som på mit billede. Dette er fordi, at du endnu ikke har specificeret indholdet. Når du er færdig, vil det se ud som på billedet.
For softwareudvikleren. Hvis du kender til programmering, kan du betragte "UND_x" som en metode du kan kalde fra forskellige funktionstaster. Jo flere steder den er aktiv, jo flere betingelser skal være opfyldt for at indholdet aktiveres.

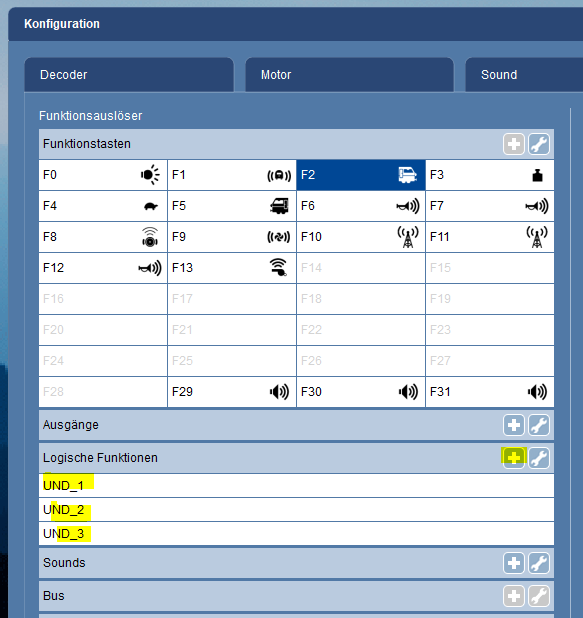

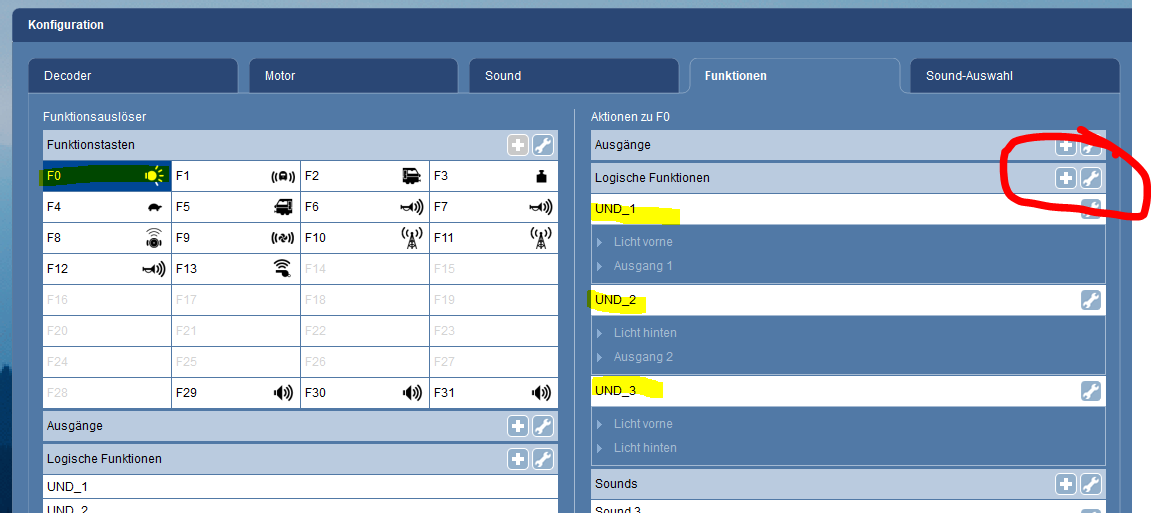

- Opret 3 logiske funktioner.
På funktion 2 skal du tilføje funktionerne "UND_1" og "UND_3".

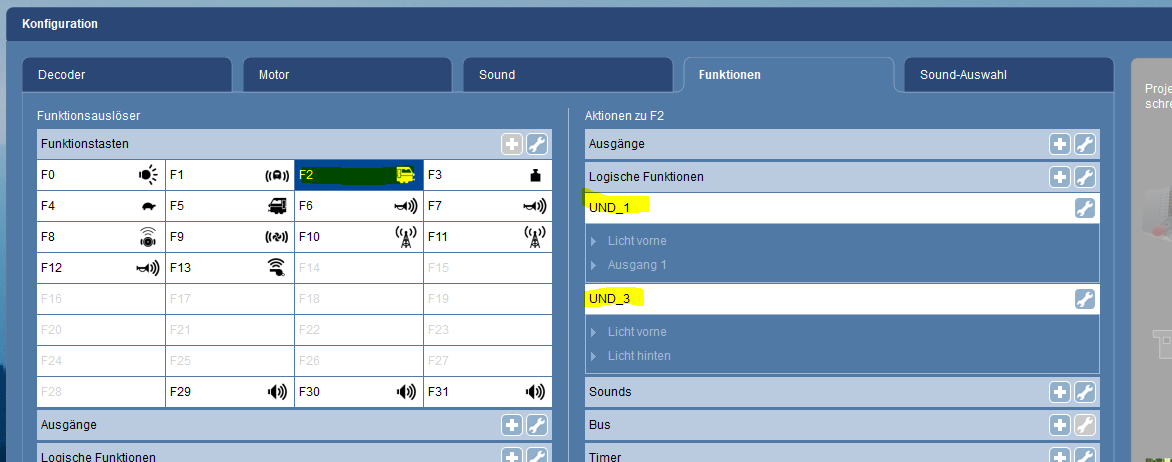

- Layout for funktion 2.
På funktion 5 skal du tilføje funktionerne for "UND_2" og "UND_3".

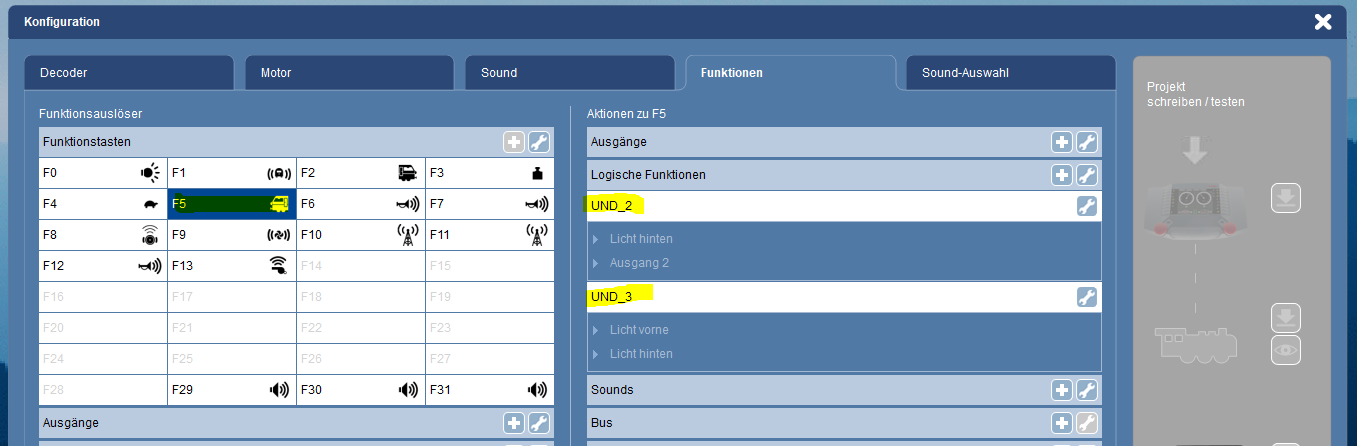

- Layout for funktion 5.
Ideen med ovenstående er at funktionerne "UND_1" og "UND_2" skal styre frontlyset i normaltilstand, men afhængig af kørselsretningen. Funktionen "UND_3" skal styre frontlyset i rangertilstand, uafhængig at kørselsretningen.
Du skal nu konfigurere dette. Gå tilbage til funktion 2 og tryk på skruenøglen ud for "UND_1". Sæt betingelsen for funktionen til at være "Neg. Pegel". Dette betyder at funktionen "UND_1" kun er aktiv når funktion 2 er inaktiv.
Regel nr. 2 ovenfor specificerede at lyset skulle slukke når funktion 2 aktiveres. Derfor valgte vi Neg. Pegel, som fortæller dekoderen hvad der skal ske mens funktionen er inaktiv.
- Funktionen "UND_1" skal kun være aktiv når funktion 2 er slukket.
- 50_maerklin_decoder_tool_function_2_neg_pegel.PNG (8.7 KiB) Vist 3935 gange
Gør nu det samme for funktion 5. Betingelsen for "UND_2" skal være "Neg. Pegel".
Nu skal vi konfigurere lyset for de tre funktioner "UND_1", "UND_2" og "UND_3". Under logiske funktioner trykker du på "+" og tilføjer de tre funktioner.
- Logiske funktioner

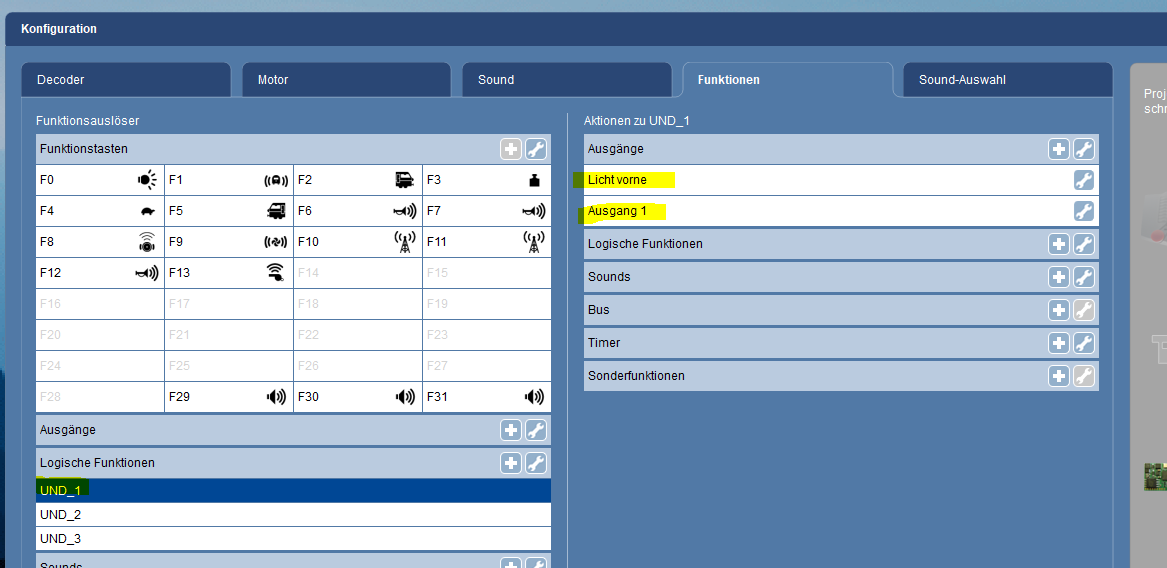

Herefter markerer du "UND_1" og under udgange tilføjer du Licht Vorne og Ausgang 1.
- Frontlyset og slutlyset skal vælges.
Herefter redigerer du Licht Vorne og sætter retning til "Vor", samt redigerer Ausgang 1 og sætter retning til "Rück". Dette bestemmer hvilken retning toget skal køre for at udgangen er tændt. De skal være modsat hinanden for at slutlyset er i den anden ende. Satte du begge til "Vor" vil slutlyset lyse ved samme førerkabine som frontlyset.
- Det er vigtigt at vælge kørselsretningen.
- 80_maerklin_decoder_tool_und_1_vor.PNG (8.56 KiB) Vist 3935 gange
Du skal nu gøre præcis det samme for UND_2, men du skal vælge Licht Hinten, samt Ausgang 2. Du skal også bytte om på Vor og Rück. Licht Hinten = Rück, Ausgang 2 = Vor.
Sidst, men ikke mindst, skal du konfigurere UND_3. Denne funktion tænder rangerlyset. Du huskede måske nok, at vi lagde UND_3 ind på både funktion 0, 2 og 5. Dette gjorde vi for at sikre at den kun tænder, hvis alle funktionerne 0, 2 og 5 er aktiverede.

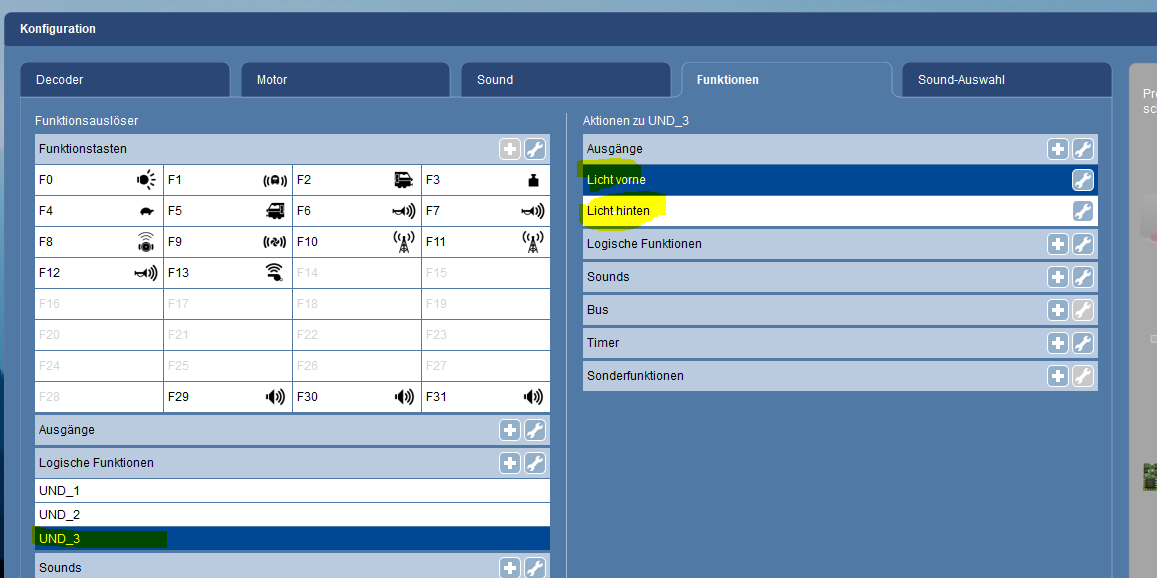

Til UND_3 tilføjer du Licht vorne og Licht hinten. Her skal du ikke håndtere retning, da retningen er ligegyldig når lyset er det samme i begge ender.
- UND_3 indeholder begge frontlys.
Nu kan du gemme dit projekt, og skrive det til din dekoder. Lyset bør fungere som på en fabrikskonfigureret Märklin model.
Afrunding
Hvis du vil vide mere om hvordan Decoder Tool fungerer, så indeholder Märklin Magazin ofte vejledninger i dekoderprogrammering og programmering af lyd. Du kan også læse om Märklin Central Station 3 og tips og tricks i den forbindelse. Bladet udgives på engelsk, hvis det kniber med det tyske.
Jeg håber dette giver blot på tanden til at give gamle modeller nyt liv. Jeg synes selv det er spændende at se mine gamle modeller få nyt liv, det er næsten som at få et nyt lokomotiv, og det er jo aldrig dårligt. :-)
I mit eksempel anvendte jeg mit eget lydprojekt til ER 20. Jeg sender det gerne til dig, hvis du gerne vil have det. Det koster gratis! :-)
Lydprojektet, ud over at indeholde ovenstående lysfunktioner, indeholder også radiokommunikation mellem lokomotivfører og rangerlederen (to varianter), højt horn, lavt horn og dobbelt kompressorhorn. Standard Märklin-funktioner, som bremsehyl (on/off) osv. Derudover diverse lyde typisk for en Siemens ER 20.
Har du spørgsmål, så hold dig endelig ikke tilbage. :-) Go' weekend!
Bonusinfo: Med seneste opdatering kan Märklins msD3 indeholde op til 32 funktioner. Du kan derfor gå op opdagelse i Märklins lydbibliotek og via Märklin Decoder Tool tilføje alle de lyde du orker. Det alt sammen blot skæg og ballade. :-)

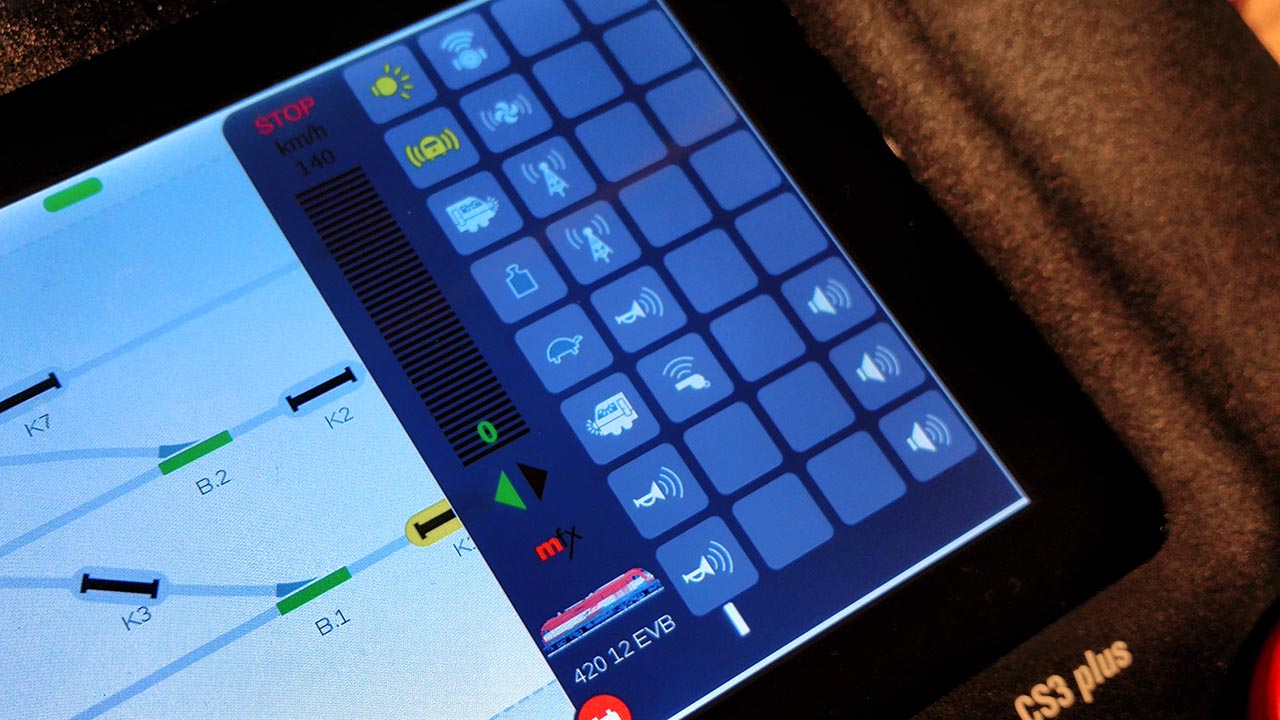

- De nye dekodere kan have op til 32 funktioner!
