Her i begyndelsen af sidste måned havde jeg bygget en bane på spisebordet derhjemme, for at afprøve den inden den kom med på udstilling.
Den skulle bruges til at demonstrere Z21 digitalstationens fortræffeligheder, ikke mindst sammen med Z21 app'en, WLANmaus, multiMAUS og Z21 detector (RailCom feedback modul)

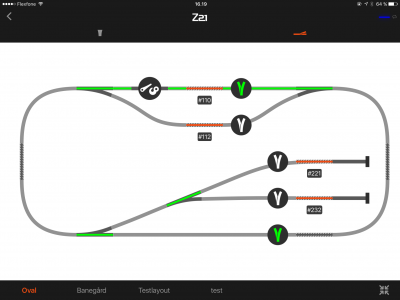

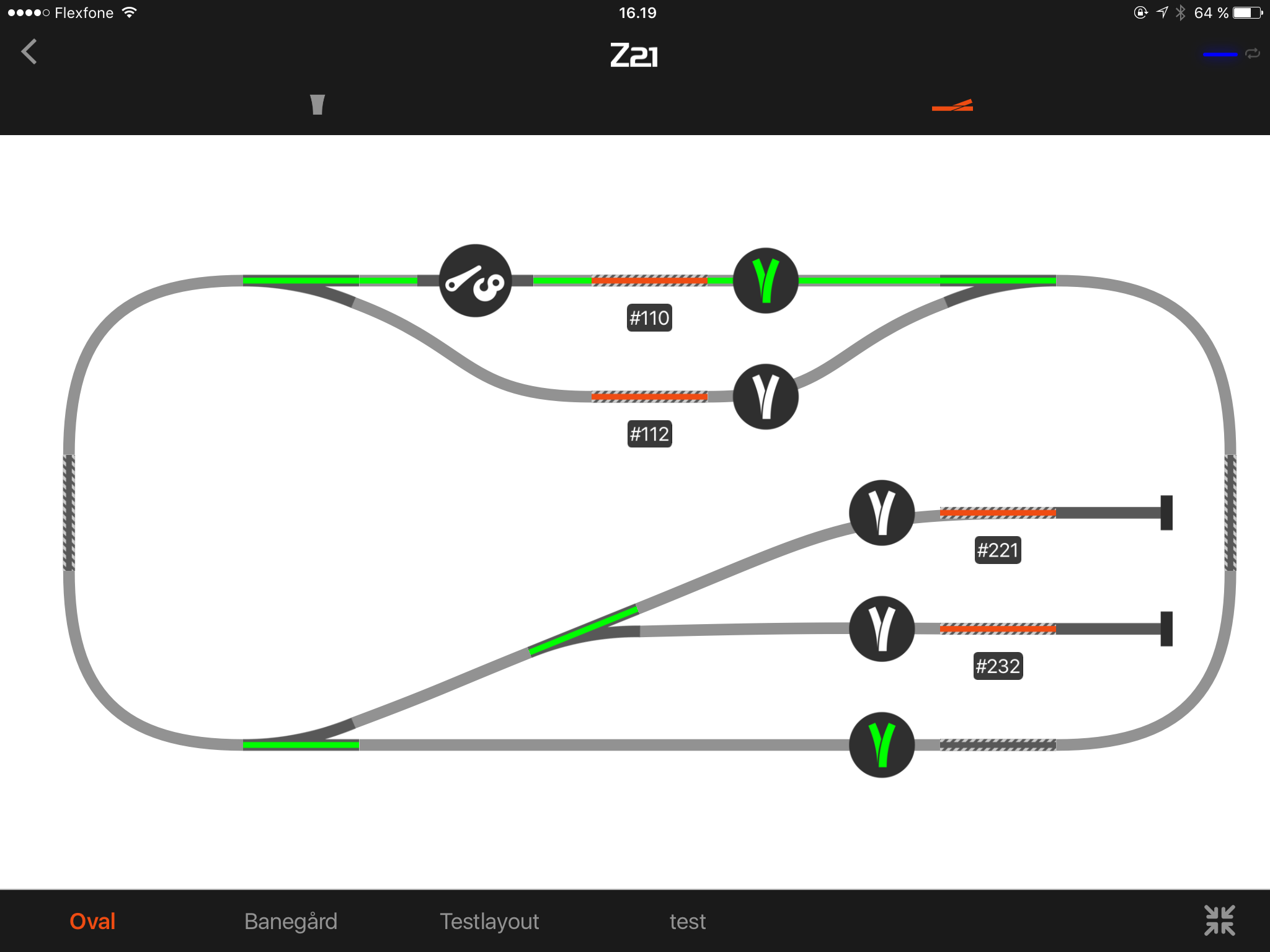

På app'en så den færdige bane sådan ud:
De sjove "Y" er knapper til sporveje. Dem der er grønne er aktuelt aktiverede sporveje.
Rundt på banen er der skraverede felter. det er feedback punkter. Punkter der er røde, er besatte og tallet nedenunder er adressen på dekoderen i lokomotivet (ja, selvfølgelig er der en 232'er/Ludmilla) meldt ind via RailCom.
Den sidste runde ting med logo i, er en afkoblingsskinne.

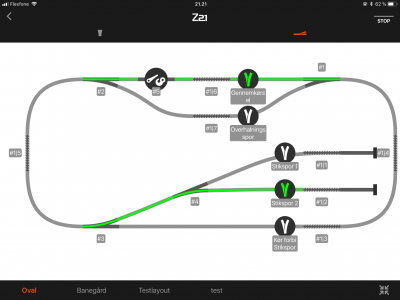

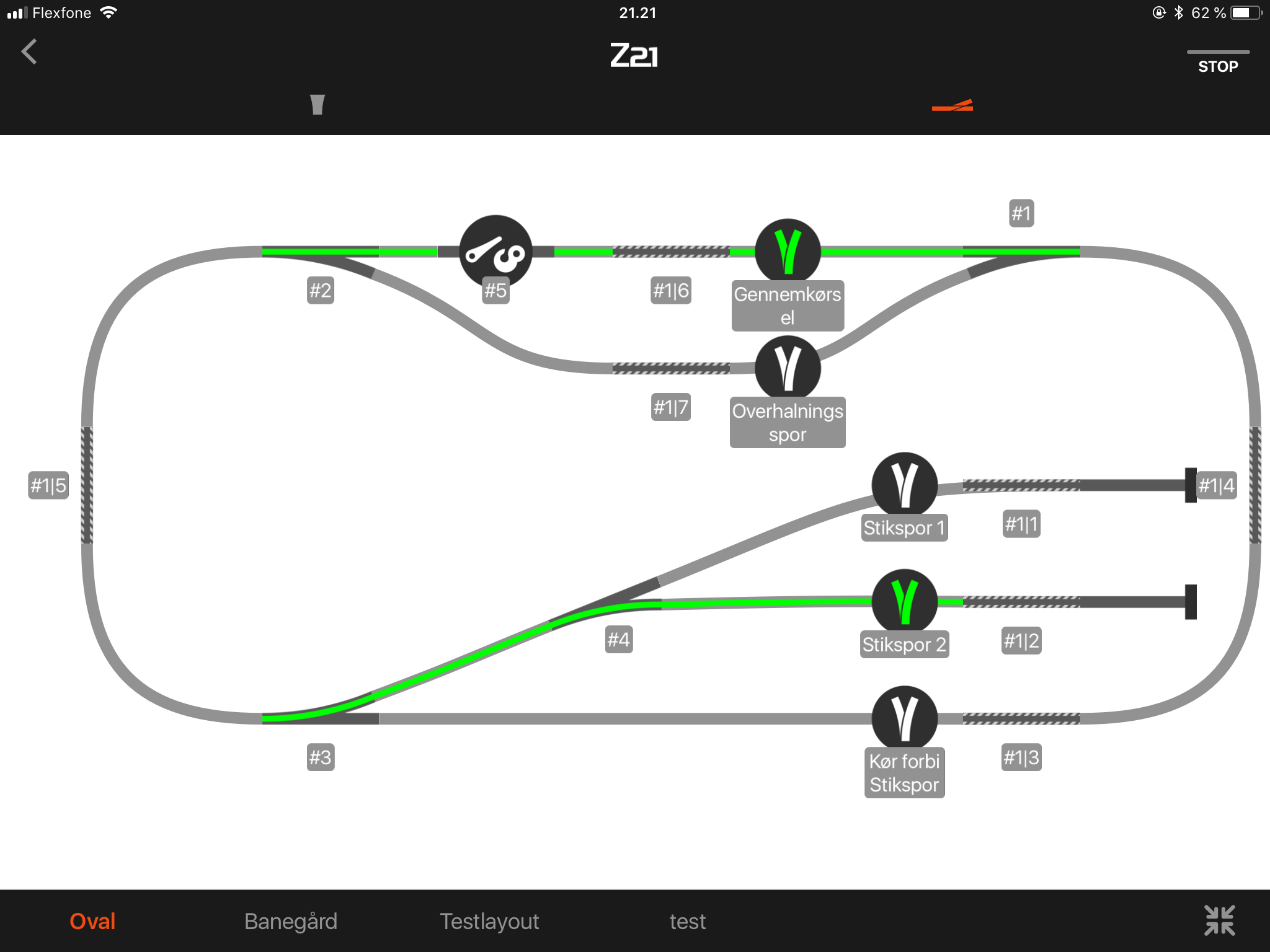

På nedenstående billede er der tekst på hvert punkt, der kan aktiveres. Jeg bruger dem ikke normalt, men har vist dem her, for bedre at give forståelse for opsætningen.
Sporveje kan frit tildeles et navn.
Ved sporskifte og afkoblingsskinne, vises adressen på den enkelte magnetartikel.
Feedbackmodulerne vises som modulnummer/indgangsnummer.

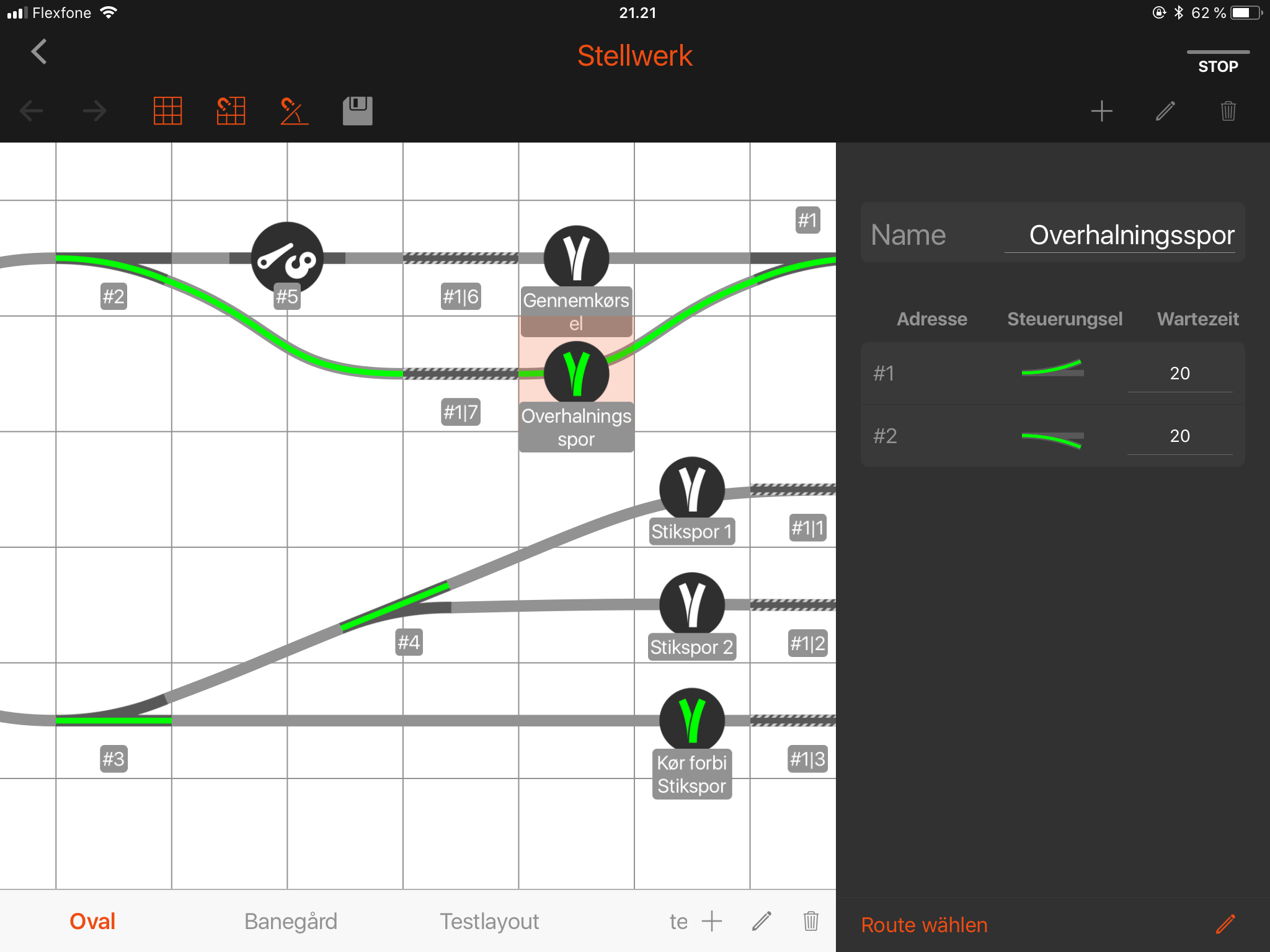

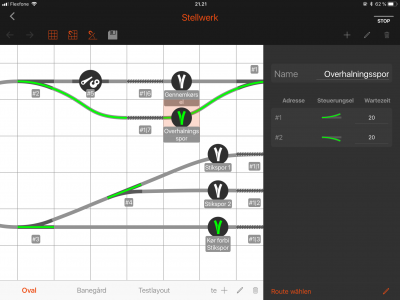

Her er det opsætning af sporvejen "Overhalningsspor"
Sporskifte 1 og 2 sættes begge to til afvigende.
Hvis en sporvej sættes mellem to sporskifte eller frem til slutningen af et spor, farves kørevejen grøn. Hvis sporvejen kun består af et enkelt sporskifte, er det kun sporskiftet der farves grønt (se øverste billede, hvor sporvejen "kør forbi stikspor" er aktiveret og sammenlign med billede to, hvor sporvejen ind til stikspor 2 er aktiveret).

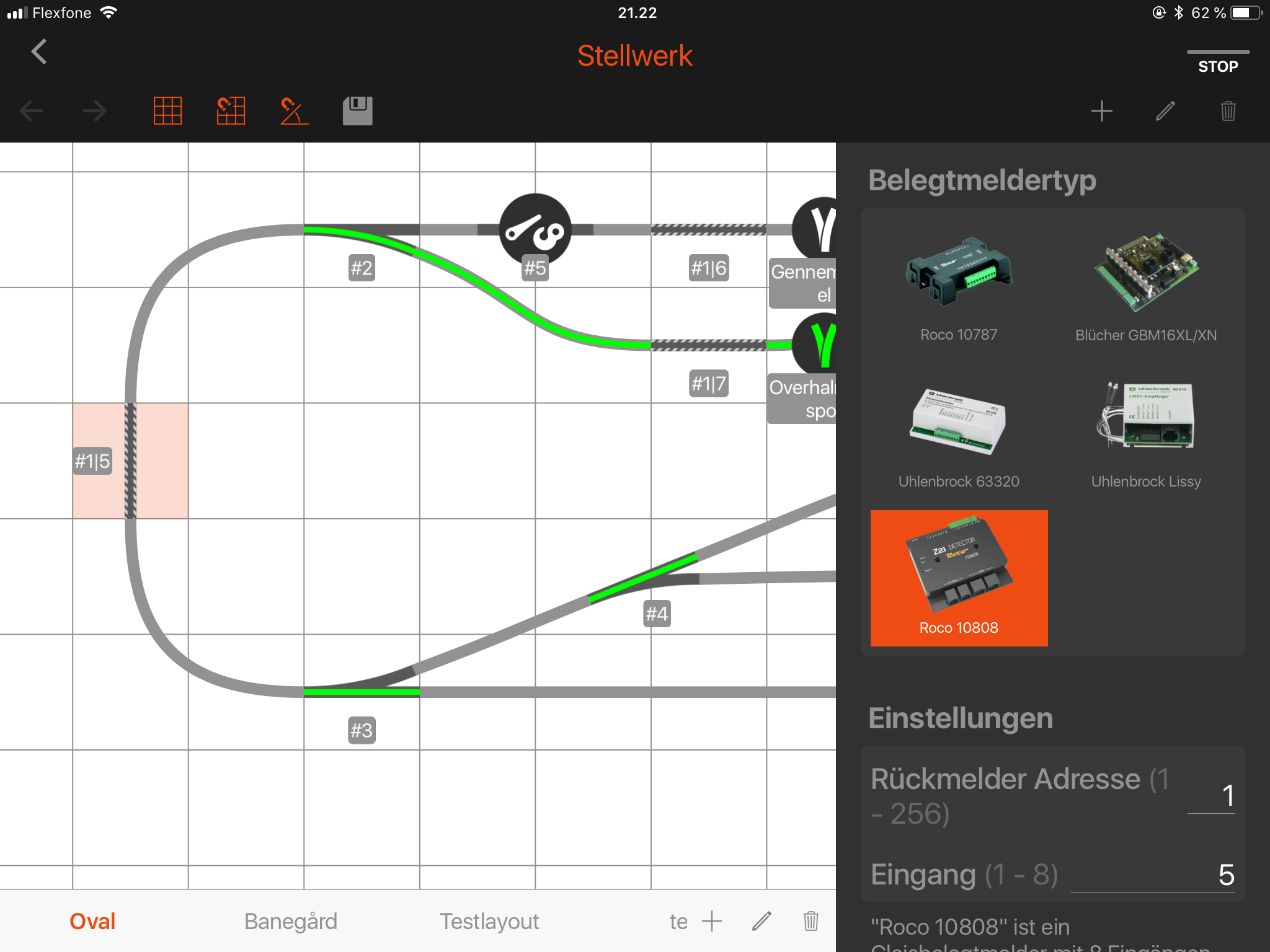

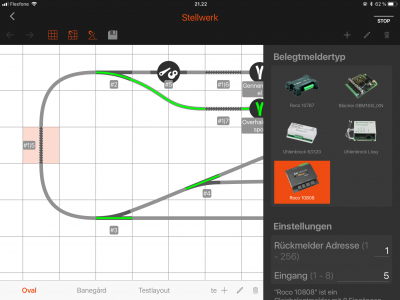

Til sidst opsætning af et feedback modul.
Jeg tilføjet et 10808 feedback modul. Aktuelt er det modul nummer 1 og indgang nummer 5 på det modul.
Kommentarer/spørgsmål til ovenstående er velkommen...
Klaus
Z21, sporveje og RailCom feedback
-
- Lokomotivfører
- Indlæg: 4476
- Tilmeldt: 30 jul 2011, 12:22
- Digital: Ja
- Scale: H0 - 2-rail
- Geografisk sted: Hammel
- Kontakt:
Z21, sporveje og RailCom feedback
Mine sider: http://www.modelbaneeuropa.dk og http://www.moppe.dk
Dette forum: http://www.baneforum.dk
Dette forum: http://www.baneforum.dk
-
- Lokomotivfører
- Indlæg: 216
- Tilmeldt: 16 jul 2012, 14:02
- Digital: Ja
- Scale: H0 - 2-rail
- Skinnesystem: PIKO A Peco Roco
- Geografisk sted: Ringkøbing
Re: Z21, sporveje og RailCom feedback
Hvordan i alverden har du fået skinnerne imellem sporskifterne tegnet så fint ?
Jeg har importeret en sporplan fra den gamle app (hvor alt ser pænt ud) til den nye app.
Her forsvinder sporene imellem sporskifterne, og hvis jeg forsøger, at optegne de manglende spor, kommer det til, at se ud af H. til. Jeg kan nemlig ikke tilføje en skinne uden, at den bliver 'vredet om til en sommerhat' :o
Jeg har importeret en sporplan fra den gamle app (hvor alt ser pænt ud) til den nye app.
Her forsvinder sporene imellem sporskifterne, og hvis jeg forsøger, at optegne de manglende spor, kommer det til, at se ud af H. til. Jeg kan nemlig ikke tilføje en skinne uden, at den bliver 'vredet om til en sommerhat' :o
Med venlig hilsen
Henrik
2-skinne, medlem af SdMJK. Bruger Z21 på hjemmebanen.
Henrik
2-skinne, medlem af SdMJK. Bruger Z21 på hjemmebanen.
-
- Lokomotivfører
- Indlæg: 4476
- Tilmeldt: 30 jul 2011, 12:22
- Digital: Ja
- Scale: H0 - 2-rail
- Geografisk sted: Hammel
- Kontakt:
Re: Z21, sporveje og RailCom feedback
Jeg har ikke importeret noget fra den gamle app, men blot lagt sporskifte ud og trukket “skinner” i mellem.
Hvis du får “krøller” så flyt lav god afstand mellem de to sporskifte, forbund dem og flyt det ene sporskifte hen til det andet igen.

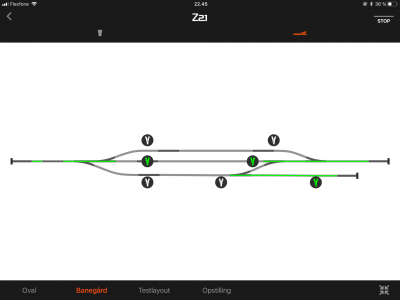

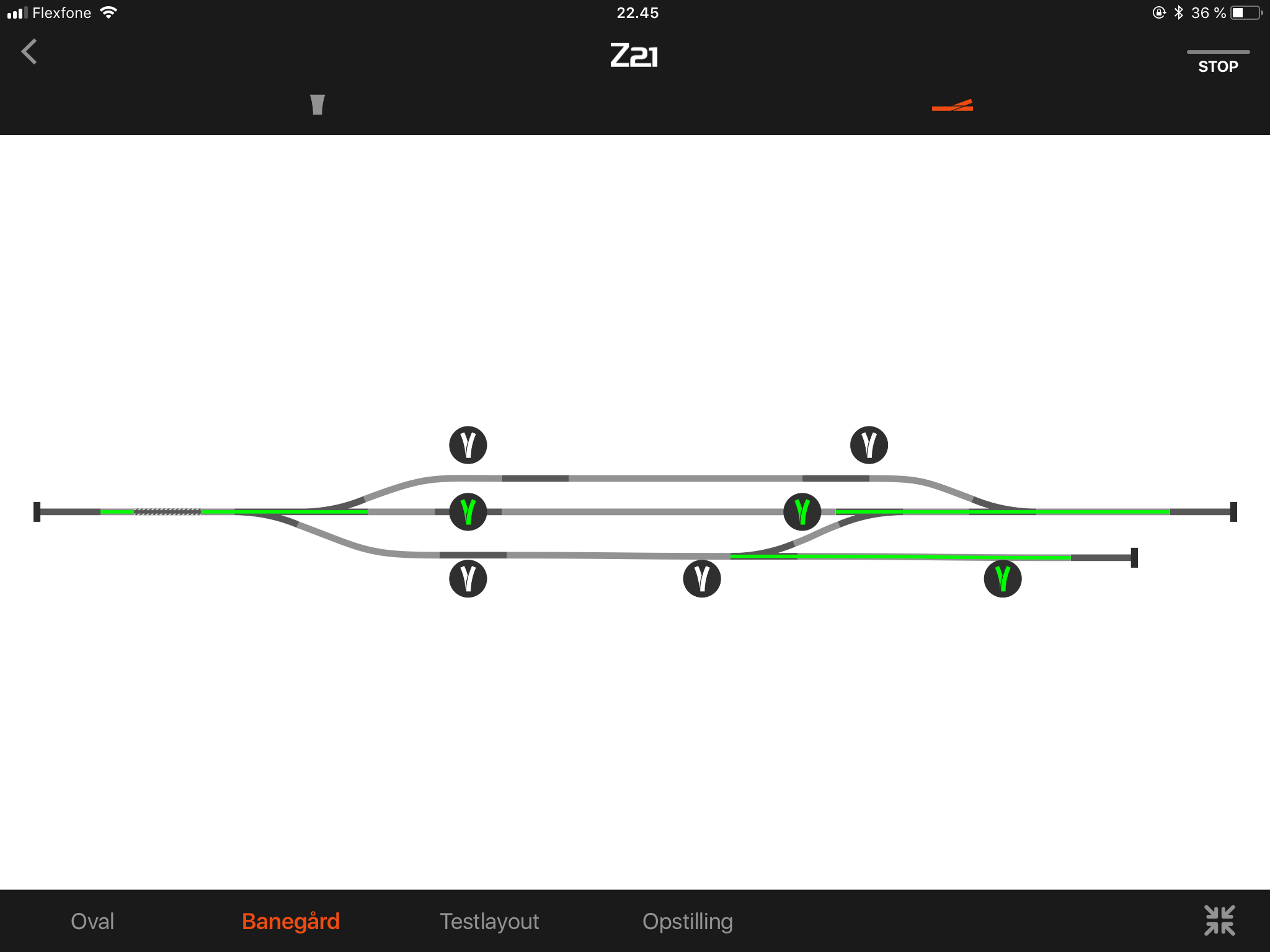

Det har jeg gjort ved denne sporplan

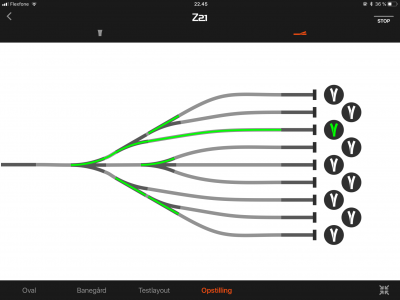

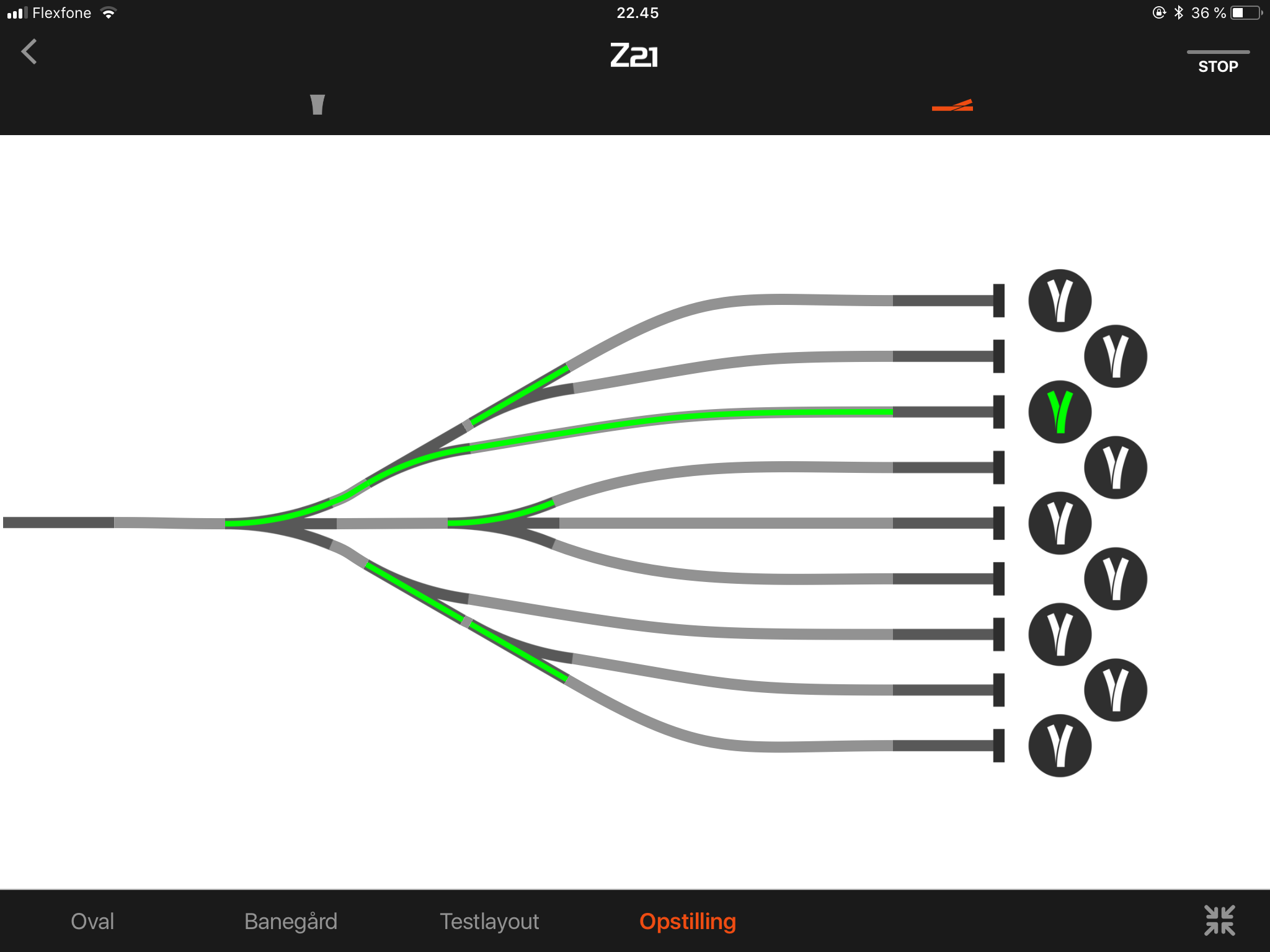

Her er der til gengæld langt mellem sporskifte, så der er det bare at forbinde.
På dette layout har jeg også lavet den funktion at skal der køres mellem spor 1 og 1a (nederst) sættes sporvejen fra “øst” og ind på spor 2 samtidig, så tog ikke ved et uheld kommer forkert ind i spor 1.
Hvis du får “krøller” så flyt lav god afstand mellem de to sporskifte, forbund dem og flyt det ene sporskifte hen til det andet igen.
Det har jeg gjort ved denne sporplan
Her er der til gengæld langt mellem sporskifte, så der er det bare at forbinde.
På dette layout har jeg også lavet den funktion at skal der køres mellem spor 1 og 1a (nederst) sættes sporvejen fra “øst” og ind på spor 2 samtidig, så tog ikke ved et uheld kommer forkert ind i spor 1.
