Ny digital central

Davs.

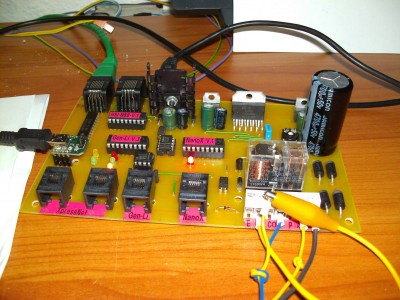

Så blev jeg færdig med de sidste test af min ny Digital Central.
Enheden består af følgen:
Booster effekt Max. 2,9Amp
Udgangs spænding variabel mellem 13 og 22 V
XpressNet bus system
Mulighed for styring af ekstra Booster med Nødstop (Lenz CDE system)
Integreret Gen-Li Pc interface via XpressNet , med USB tilslutning til Pc
Integreret Gen-Hsi S88N tilbagemeldings system med 2 x RJ45 kanaler for max tilkobling af 31 tilbagemeldings moduler, USB tilslutning til Pc
Mulighed for adskillelse af com mellem Gen-Li interface og digital enhed, således at interfacet kan bruges til evt andre ting.
2 ekstra XpressNet porte med overvågning (Led)
De 3 grund komponenter i systemet er følgende:

http://usuaris.tinet.cat/fmco/nanox_en.html

http://usuaris.tinet.cat/fmco/lokmaus_en.html#genli

http://usuaris.tinet.cat/fmco/s88_en.html#GenHSI

Det hele er så bare her letter modeficeret , og hele systemet lavet på et print med målet 100 X 160 mm.
Stig

[Søren]

Hej Stig

Nu bliver jeg inspireret af dine mange indlæg om dine eksperimenter med digital centraler. Er det muligt, at bygge en simpel håndkontroller til XpressNet?

Med simpel forstås, at den nærmest ikke skal andet end at køre ét lokomotiv og aktivere en række funktioner. A la den håndkontroller FREMO benytter - og som Uhlenbrock også producerer en slags "kopi" af.

https://www.uhlenbrock.de/INTERN/Produk ... Name=GAMMA

http://fremodcc.sourceforge.net/diy/fred/fred_e.html

Jeg kunne godt tænke mig en simpel håndkontrol til XpressNet, der samtidig er enkel og uden alle mulige knapper. Jeg er ikke så glad for LH90 og LH100 har ikke en "drejeknap".

[speed180]

Hej Søren.
Det mest simple her er vis at tage en god gammel Roco LokMause, mere simpel kan det vel næsten ikke blive.
Stig

[Søren]

Det mest simple her er vis at tage en god gammel Roco LokMause, mere simpel kan det vel næsten ikke blive.

Jeg kender godt den løsning, men jeg havde håbet på, at være uafhængig af eBays nåde. :-) Jeg foretrækker helt klart, at kunne bygge nye, hvis jeg ønsker det - og når jeg ønsker det.

[speed180]

Det mest simple her er vis at tage en god gammel Roco LokMause, mere simpel kan det vel næsten ikke blive.

Jeg kender godt den løsning, men jeg havde håbet på, at være uafhængig af eBays nåde. :-) Jeg foretrækker helt klart, at kunne bygge nye, hvis jeg ønsker det - og når jeg ønsker det.

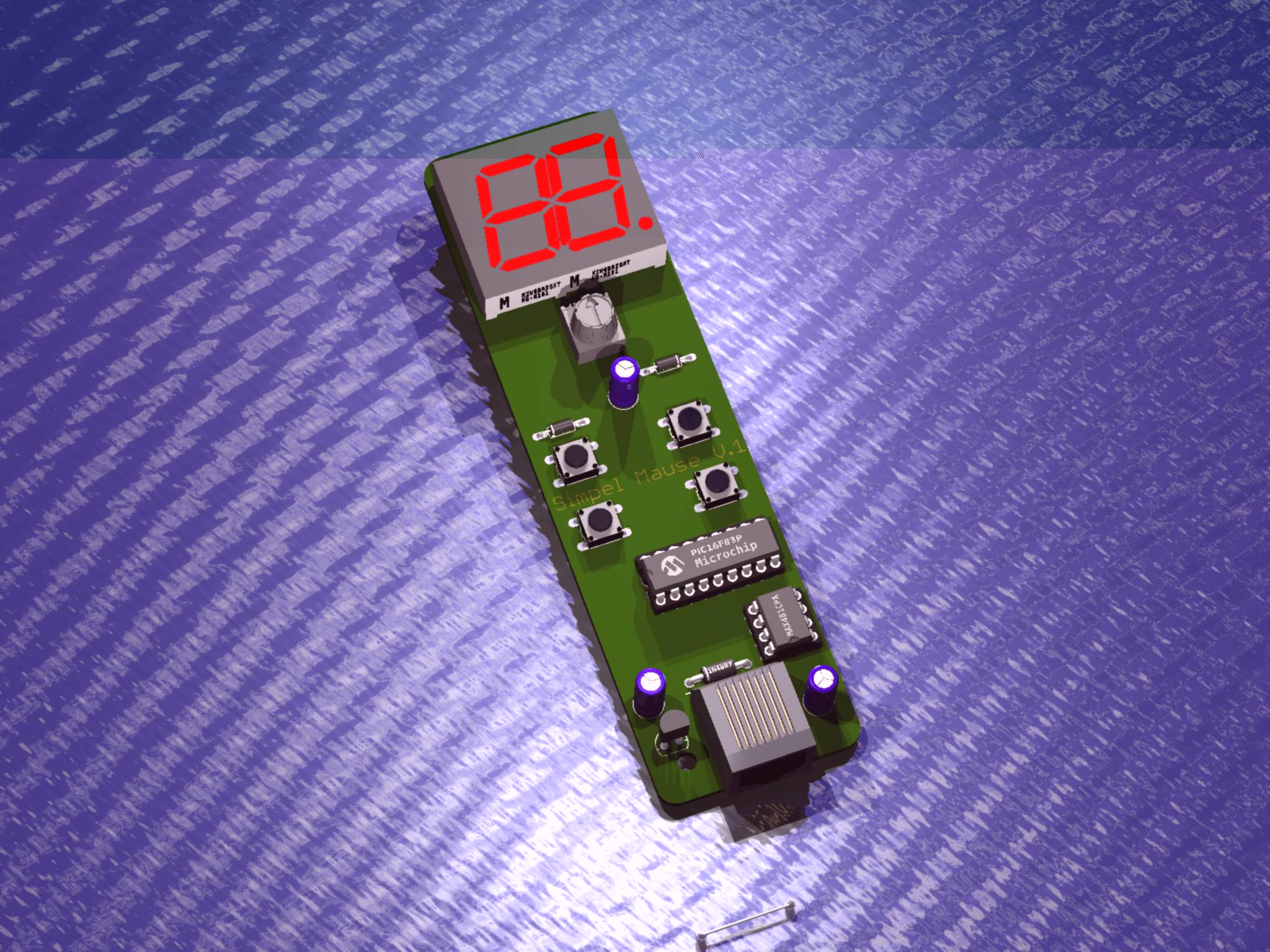

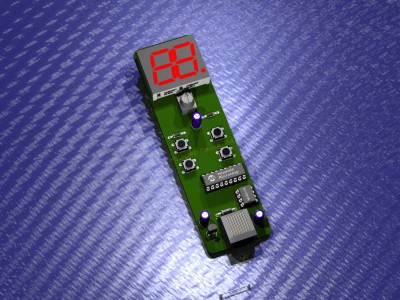

HMMMMMM, noget i denne stil så :D :D :D :D

Printet er lagt ud efter samme mål som den Box der bruges til Fremo FRED
Box'en kan jeg ikke så godt tegne
Stig
