Her bygges en fiddle-yard i moduler

[joh]

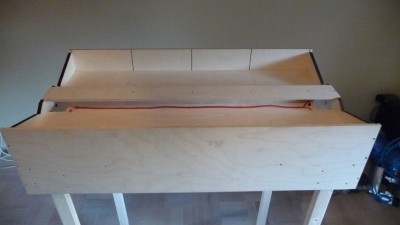

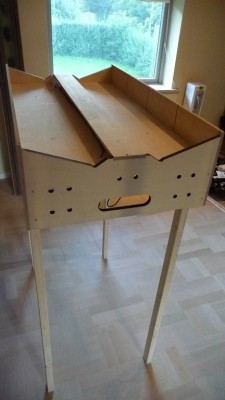

Så er det føreste modul klar til skinner og farver og den næste er tæt på at være helt færdig. :)

Mine tanker er at jeg vil lave et stræknings modul med en motorvejsbro som skal krydse skråt over modul.
Når tiden er inde, vil jeg starte en ny tråd hvor i løbende kan følge med.

joh

[Søren]

Så er det føreste modul klar til skinner og farver og den næste er tæt på at være helt færdig. :)

Nice! Jeg kan se, at I har fået sat strøm på i mit fravær. :-) Kan du "nærfotografere" det?

[gmmz]

nu er det godt mig, som har været kreativ ;)
så jeg har taget et par billeder

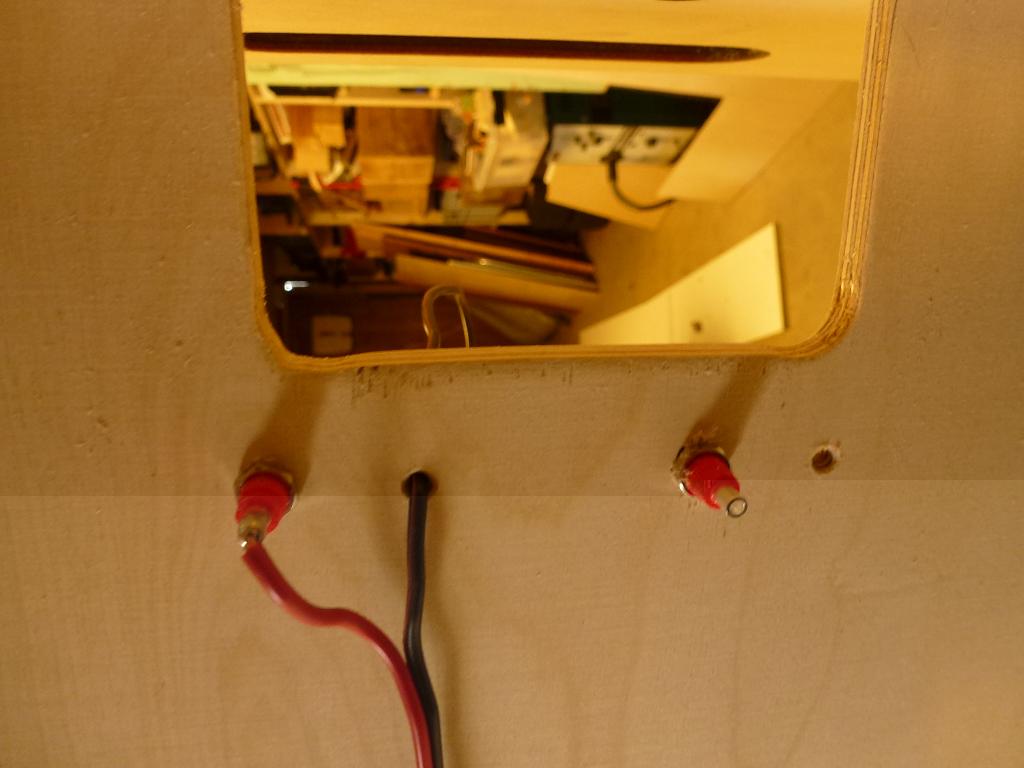

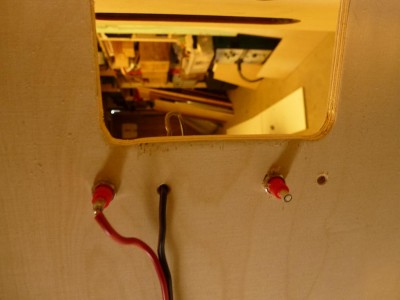

så jeg har gjort således at i Modulende 1 er det den den røde ledning, som ender i Hirschmann 4mm Laboratoriestik hunstik og loddet fast
og den sorte ledning, der er boret gennem pladen er ca 50 cm lang, der er loddet et sort Hirschmann 4mm Laboratoriestik Hanstik på

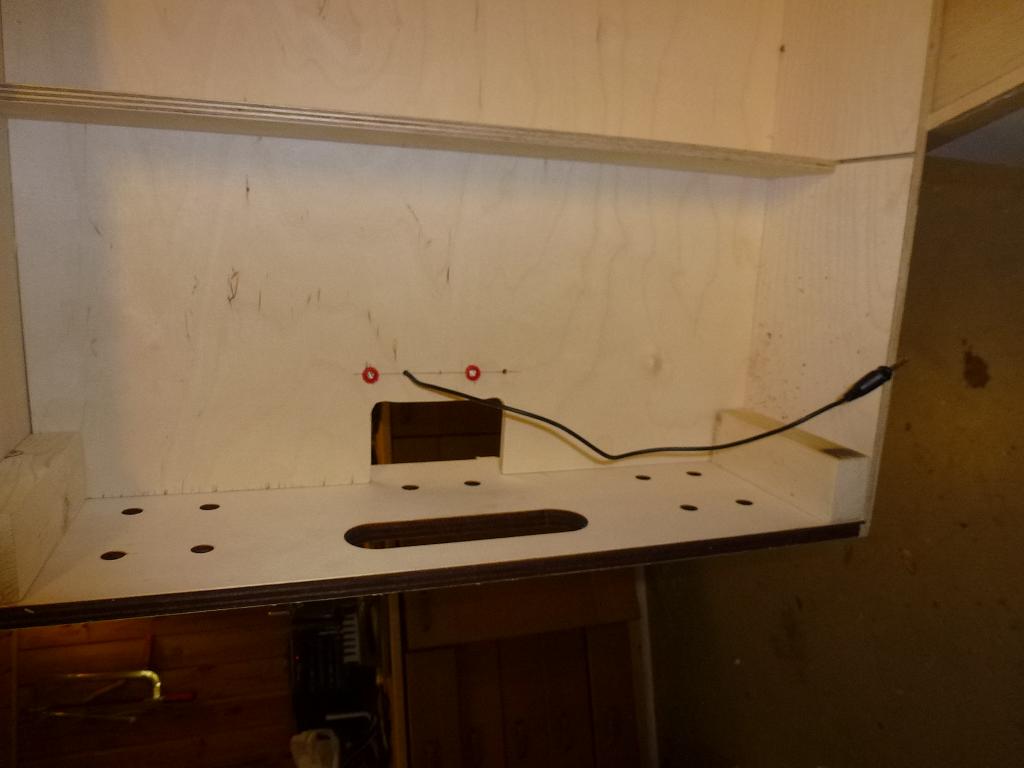

billederne viser et dobbeltsporet modul, der skal derfor være 2 sæt kabler, så hver spor har sin egen strømkreds

i modulende 2 er det den sorte ledning, der ender i et Hirschmann 4mm Laboratoriestik hunstik og loddet fast
og den røde ledning, der er boret gennem pladen er ca 50 cm lang, der er loddet et rødt Hirschmann 4mm Laboratoriestik hanstik på

ved at gøre det på denne måde, sparer vi halvdelen af stikkene, i stedet for at have monteret 2 hunstik i hver modulende
og så brugt 2 kabler med 2 hanstik til at forbinde med. vi har brugt det setup som Fremo anbefaler
På den måde vi har lavet det, kan modulet vendes og forbindes til andet modul, uden besvær

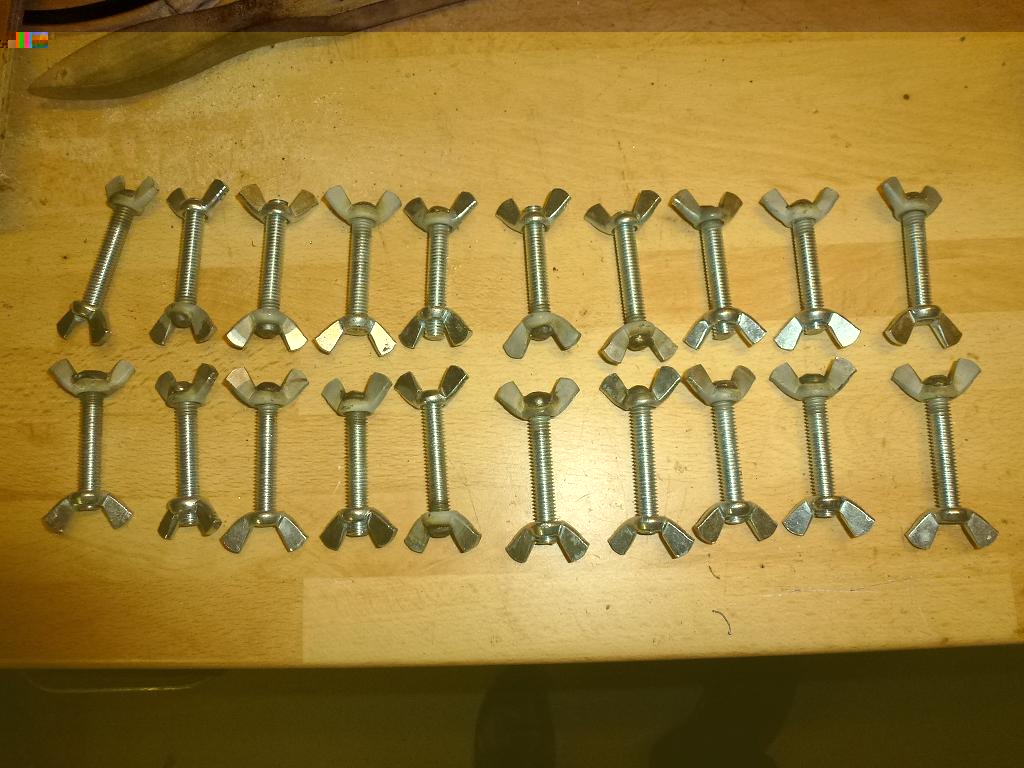

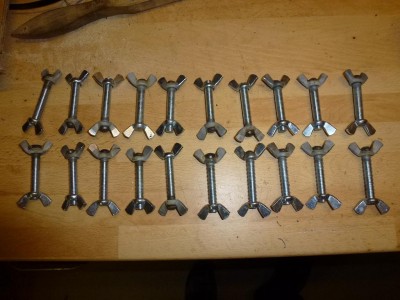

det sidste billed er lidt hjemmesløjd, jeg har taget en 8mm gevind-stang og skåret den i små stykker af 5 cm,
derefter er der svejset en 8mm vingemøtrik fast i den ene ende, og når der så bliver skruet en vingemøtrik på, i den anden ende,
kan vi spænde modulerne sammen, uden brug af værktøj

[moppe]

så jeg har gjort således at i Modulende 1 er det den den røde ledning, som ender i Hirschmann 4mm Labatoriestik

Sådan nogen vi andre kalder bananstik?

Klaus

[gmmz]

ja, det kalder jeg dem også i daglig tale, men hos Elfa ude i Brabrand, kan man kun finde dem under Laboratoriestik ;)

[moppe]

Mine tanker er at jeg vil lave et stræknings modul med en motervejsbro som skal krydse skråt over modul.

Nu du skriver motorvejsbro, så er der i denne tråd et "motorvejsmodul" (så at sige)
http://stummiforum.de/viewtopic.php?f=1&t=80152



Ganske fikst, idet man på hver side kan tilsluttet moduler med snart at sige hvilken som helst endeprofil, den passer op af betonvæggen....

Klaus

[gmmz]

det er en smart måde at gøre det på, så passer det jo alle steder, som du skriver Moppe

[moppe]

det er en smart måde at gøre det på

Gu er det så. Det er da så simpelt et modul at det kunne selv jeg finde ud af at lave.......


Klaus

[gmmz]

DU KOMMER BARE I GANG, jeg skal gerne vejlede dig

[bqg]

Ud over at have en nyere motorvejsbro, er der i denne tråd også meget andet guf.
http://www.stummiforum.de/viewtopic.php ... &start=150
