Sporbesat Melder med brokobling og optokobler

[speed180]

Davs alle.
Her er så lige en lille men effektiv og billig sporbesat melder.


Grund ide'en til denne er sler og ret "stjålet" fra Hr. "Moppe's" hjemmeside :D :D , hvor der også kan findes en udemærket beskrivelse af systemet.

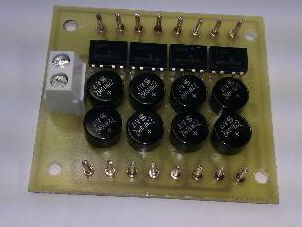

Besat melderen er her opbygget som en 8 blok enhed, og med en 2 Amp brokobling, til en pris alle burde kunne overkomme, 0,15 Dkr stk.
https://www.elfaelektronik.dk/elfa3~dk_ ... &toc=19015
Som optokobler kan følgende og sikkert også mange flere anvendes, men de beskrevne er alle testet:
PC 829 , ILD 74, TLP 504 , 4N33.
Ud over brokobling og optokobler består besatmelderen af 2 modstande 1 skk 22Ohm og 1 stk 470Ohm, og det er det.
Jeg har nu i snart 1 år brugt denne besatmelder på mit "Kæmpe" anlæg ( Märklin Mini Club ) Spor Z sammen med digital tilbagemelding og WinDigiPet, og aldrig oplevet problemer med " Tabte eller Falske" signaler.
For at kunne "Opfange, Se" tabte vogne eller besatte spor uden et Loko med forbrug er alle mine vogn aksler sprøjtet med Graphit 33:
https://www.elfaelektronik.dk/elfa3~dk_ ... &toc=19046.
Så ud fra devisen, kan systemet klare at aflæse mine små og lette vogne uden problemer, skulle det slet ikke kunne volde problemer i større skala N, H0 osv.

Stig

[moppe]

Ud over brokobling og optokobler består besatmelderen af 2 modstande 1 skk 22Ohm og 1 stk 470Ohm, og det er det.

På den vedhæftede pdf fil, er der kun 1 modstand per sporbesatmelder?

Klaus

[Søren]

Hej Stig

Her er så lige en lille men effektiv og billig sporbesat melder.

F'reakin fedt! Tak for det. Jeg overvejer, på Moppe's anbefaling, at benytte netop denne sporbesatmelder. Lenz' sporbesatmelder koster 120 kr. og napser kun to spor, så det er da en væsentlig forskel.

[speed180]

Ud over brokobling og optokobler består besatmelderen af 2 modstande 1 skk 22Ohm og 1 stk 470Ohm, og det er det.

På den vedhæftede pdf fil, er der kun 1 modstand per sporbesatmelder?

Klaus

Undskylder så meget gode Herre :D , det var den "gamle fil, ny følger straks!!

[speed180]

Davs.
Her er så lige et rettet diagram på sporbesat melderen, printtegning følger.
Stig

[gmmz]

Hej Stig

hvis man kan købe print hos dig og så få en liste med de dele der skal bruge,
så er jeg meget interesseret i flere stks.

mvh
Søren

[Søren]

hvis man kan købe print hos dig og så få en liste med de dele der skal bruge,
så er jeg meget interesseret i flere stks.

Jeg er også interesseret i flere styks. Samt S88-N tilbagemelderen.

[kurt bjarne]

hej moppe, vil bygge din melder med brokobling, jeg kører 2 skinne analog kan den bruges til mit system ? er i tvivl om x1-9 og x1-1 osv. hvor stor strøm kan optokobleren tåle på diodesiden , mvh.kurt bjarne .

[moppe]

vil bygge din melder med brokobling, jeg kører 2 skinne analog kan den bruges til mit system ?

Ja - med forbehold. Fordi når du skruer helt ned for farten, eller slukker for strømmen til et sporafsnit, er der ingen strøm til spor og sporbesatmelder. Og så virker den kun i den ene køreretning.

Hvis du afbryder strømmen til sporet med en kontakt, kan du bruge en omskifter, der i stedet for blot at sluke for strømmen til sporet, skifter over og forsyner sporet gennem en 5kOhms modstand og dermed giver strøm nok til at sporbesatmelderen virker

er i tvivl om x1-9 og x1-1 osv.

X1 er skrueterminalerne, hvor ledninger sættes i. Man kan sagtens undvære dem og lodde ledninger på, hvis man ike vil ofre skrueterminaler.

hvor stor strøm kan optokobleren tåle på diodesiden

Ikke særlig stor. Derfor begrænser man strømmen med modstanden. Spændingen bliver aldrig højere end spændingsfaldet over diodebroen.

Klaus

[Frank]

Davs alle.
Her er så lige en lille men effektiv og billig sporbesat melder.
Grund ide'en til denne er sler og ret "stjålet" fra Hr. "Moppe's" hjemmeside :D :D , hvor der også kan findes en udemærket beskrivelse af systemet.
Besat melderen er her opbygget som en 8 blok enhed, og med en 2 Amp brokobling, til en pris alle burde kunne overkomme, 0,15 Dkr stk.
https://www.elfaelektronik.dk/elfa3~dk_ ... &toc=19015
Som optokobler kan følgende og sikkert også mange flere anvendes, men de beskrevne er alle testet:
PC 829 , ILD 74, TLP 504 , 4N33.
Ud over brokobling og optokobler består besatmelderen af 2 modstande 1 skk 22Ohm og 1 stk 470Ohm, og det er det.
Jeg har nu i snart 1 år brugt denne besatmelder på mit "Kæmpe" anlæg ( Märklin Mini Club ) Spor Z sammen med digital tilbagemelding og WinDigiPet, og aldrig oplevet problemer med " Tabte eller Falske" signaler.
For at kunne "Opfange, Se" tabte vogne eller besatte spor uden et Loko med forbrug er alle mine vogn aksler sprøjtet med Graphit 33:
https://www.elfaelektronik.dk/elfa3~dk_ ... &toc=19046.
Så ud fra devisen, kan systemet klare at aflæse mine små og lette vogne uden problemer, skulle det slet ikke kunne volde problemer i større skala N, H0 osv.

Stig

Kan jeg evt købe 30 styk print?
