Hvem kender SODB 1964

[voice_dk]

Hej Alle.

Måske er der nogle som kan hjælpe mig.

Er der nogle her i dette her forum, som ved om det er muligt at få fat i noget software til ens pc” win 7 pro ” så det er muligt at simulere et sikringsanlæg model 1964 - og teste funktionen og knapperne.
Det er jo ikke alt som kan læses fra en bog, der er jo en paktisk del som skal laves ud fra et strømskema.
jeg har fået lavet knapperne til et enkelt sporskift på en plc model Idec FC4A-D20RS

Det er kun den manuel dele der er oppe og køre- ingen Automatic pt.

hobbytog@gmail.com

MVH

Voice_dk

[boholm]

Hvis du har programmet liggende på skrivebordet som genvej, kan du højreklikke på den og vælge "Egenskaber", og under fanebladet "kompabilitet" kan du vælge, hvilket Windows operativsystem det skal bruge. Det er dog ingen garanti, men det kunne være, det virker.

Der er også andre indstillinger, man kan teste med.

[voice_dk]

Hej Bo

Takker, Men jeg leder efter det program som bruges til uddannelse af personalet på en sodb 1964.

Det program jeg har lagt ud er mit plc som jeg selv har lavet..

MVH

Voice_dk

hobbytog@gmail.com

[voice_dk]

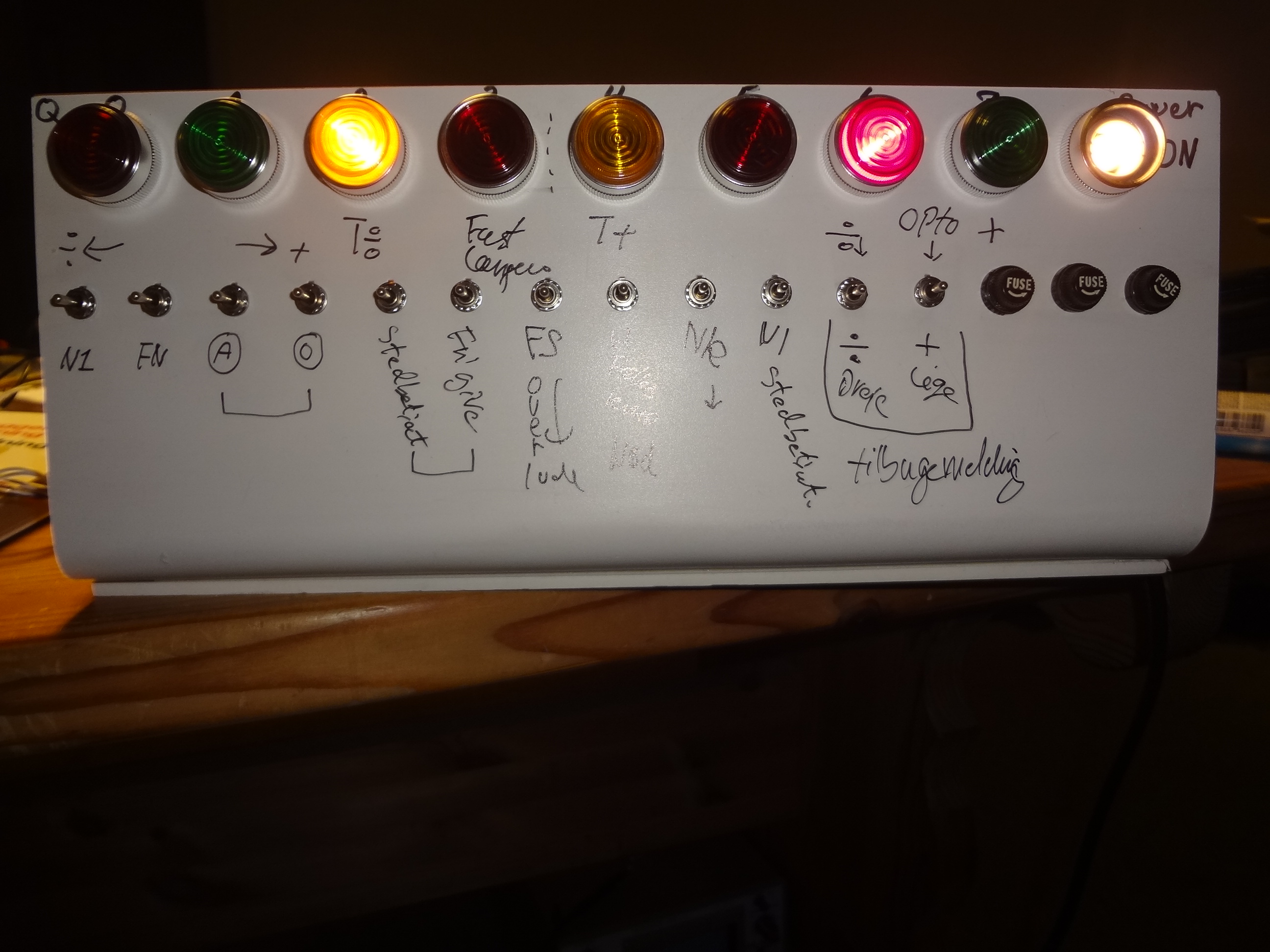

Billede af Fronten på PLC.

MVH

Voice_dk

[voice_dk]

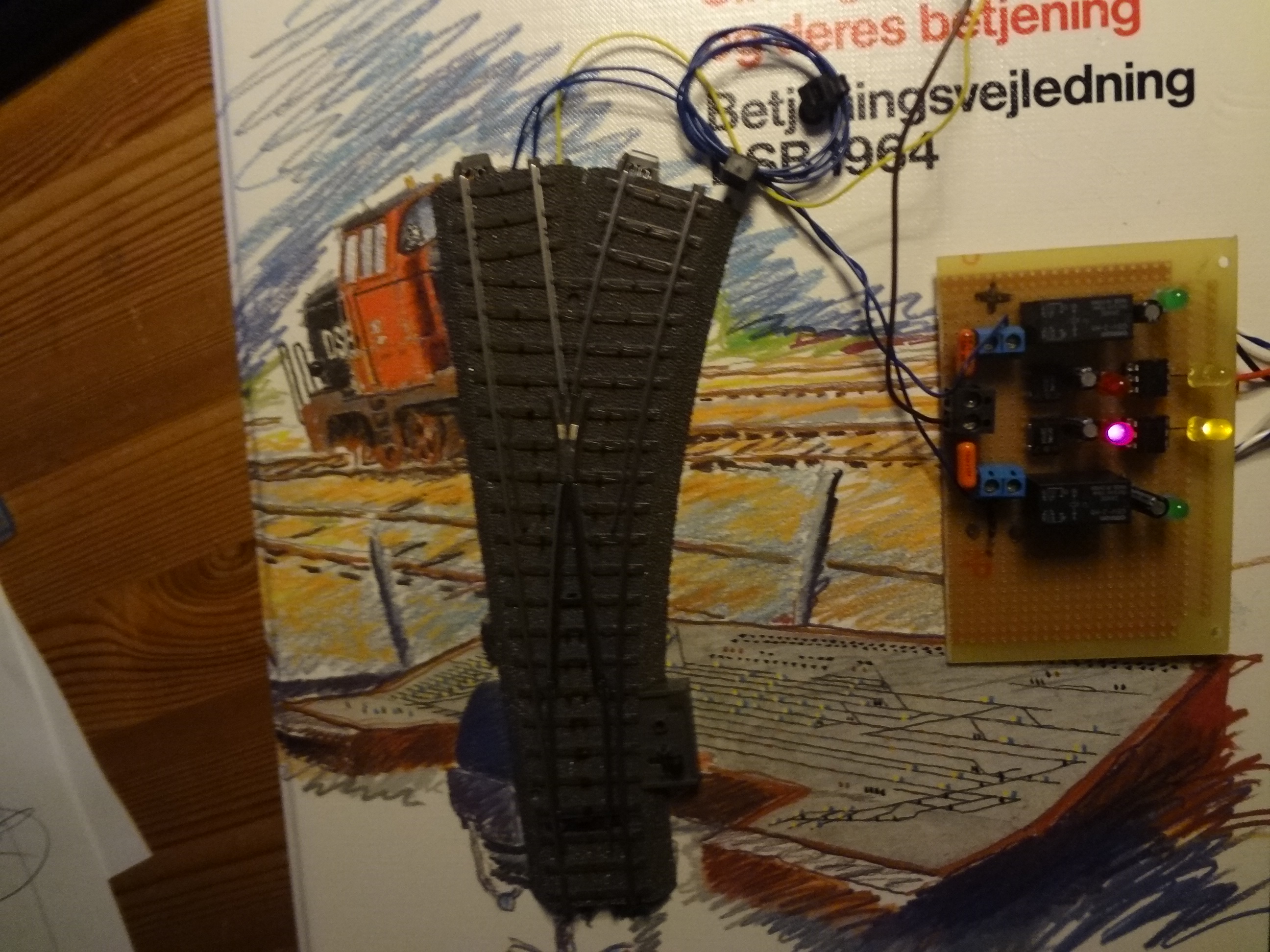

Billede af sporskift + lille print.

MVH

Voice_dk

[voice_dk]

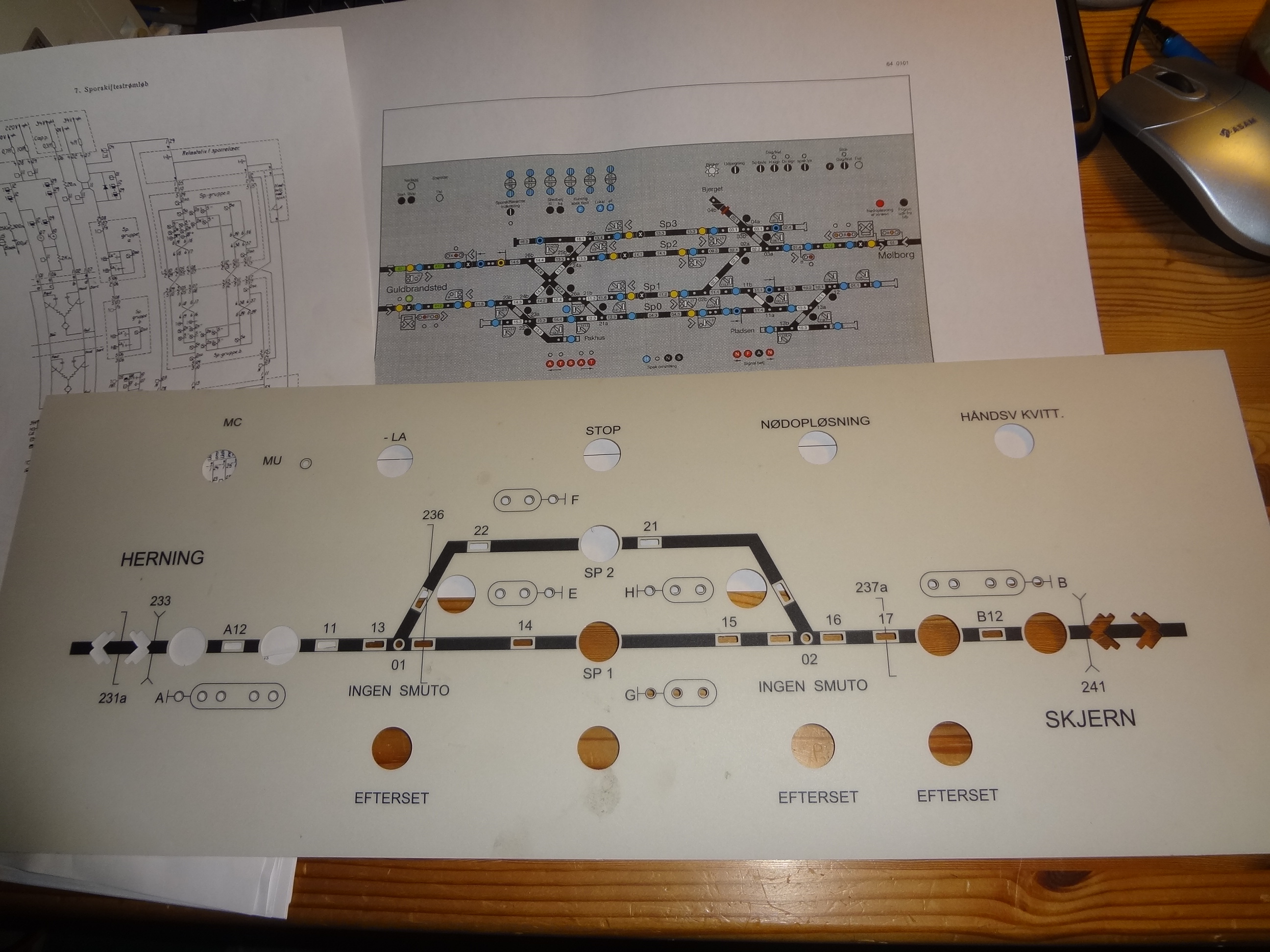

Billede af et layout fra en anden model sikringanlæg, men det ved softwaren i plc'en jo ikke og knapperne er som de skal være inkl div tilbagemeldinger og signaler.
Og hvis softwaren kan komme op og køre med 2 sporskifter manualet, så kan det også gøres med automastic via en gul knap og blå knap.

Nå det hele vikker på en lille station, så kan de erfaring som det har givet - bruges på en stor station.

Men jeg leder efter noget software som skulle findes og bruges til uddannelse brug på et sobd 1964.
hvem ligger inde med det og må jeg få en kopi.???

med venlig tog hilsener

Voice_dk

[jaer]

Den anlægstype, som du nævner, hedder retteligt "Sikringanlæg type DSB 1964", men jeg kan ikke få det til at stemme med din Sportavle. Den ligner mere et 1953/54-anlæg med togvejsnøgler. I et 1964-anlæg er der nøgle(r) (knapper ) for hvert objekt (sporskifte eller signal). I dit eksempel savnes så en nøgle for hvert U-signal.

SODB står for "Sikringsanlæggene Og Deres Betjening", og er et overlevet navn fra udgaven fra 1949, men lad nu det ligge.

Jeg kender til en simulator for 1964-anlægget, som Henrik Hansen, der styrer www.blokposten.dk har lavet. Tag et kig på den side, og prøv at tage kontakt til Henrik.

/Jan

[voice_dk]

Hej Jan.

takker for dit svar.

Ja, jeg ved godt det ikke er et layout til en 64, men det gør ikke noget.
Jeg vil montere fælles knapperende i top og i bunden af layoutet.

Her er lige et diagram over det lille print jeg bruger..

MVH

Voice_dk

[jaer]

Jeg kan se, at du har en forpalde fra Borris. Der er sikringsanlægget et BS 2003, som er baseret på en Siemens S5 PLC.

Betjeningsvejledningen kan findes her:
http://www.bane.dk/db/filarkiv/5048/BN1-131-1.pdf.

Togvejsindstilling ligner meget mere 1954-anlæggene end 1964.

/Jan

[voice_dk]

Hej Jan.

Takker for dit svar.
Har hente vejledningen på anlægget..

I sammen forbindelse er her en rettet software version 12 for plc.
