Hjælp til at forbinde strøm/sporskiftedrev/dioder/bistabilt relæ/ringetryk knap

[a62213]

Fået god hjælp og input indtil videre.

Nu er mine moduler tæt på at være færdige og klar til at få lagt skinner på. Når det er sket, skal jeg til at have lavet mine sporskiftestyring, som jeg har fået lidt hjælp til - nu til den store del af hjælpen - hvordan jeg lige få skiftet forbundet.

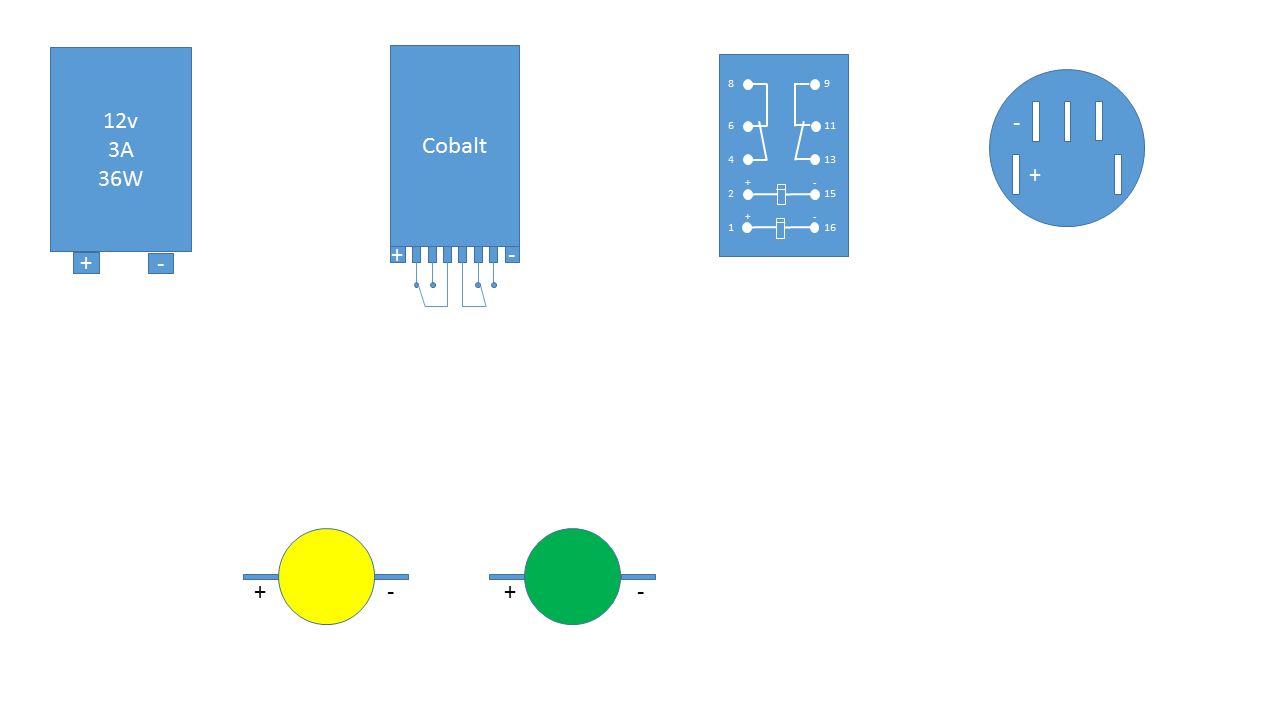

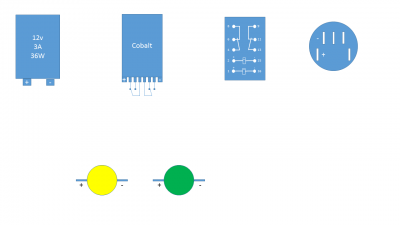

Jeg har lavet en tegning med alle elementer - håber jeg. Kunne være rigtigt fedt at få hjælp til hvordan skiftet skal kables. Jeg kan sagtens selv lodde ledningerne på. Den grønne diode er ment som lige ud stilling, og den gule som skifte stilling på sporskifterne. De kan kables direkte fra sporskiftet, så de giver den rigtige stilling.

Knappen er jeg lidt usikker på, det er knap med LED lys i, som jeg skal have til at lyse når den IKKE er aktiv. Nedenstående er der link til knappen købt på eBay.

Link til ringetrykknap - http://www.ebay.com/itm/12V-Angel-Eye-M ... Sw-YVXnw2x

[moppe]

Hej Henrik

Det første vi skal have gjort er at få drevet til at virke ordentligt, så kan vi altid sætte lysdioder på bagefter.

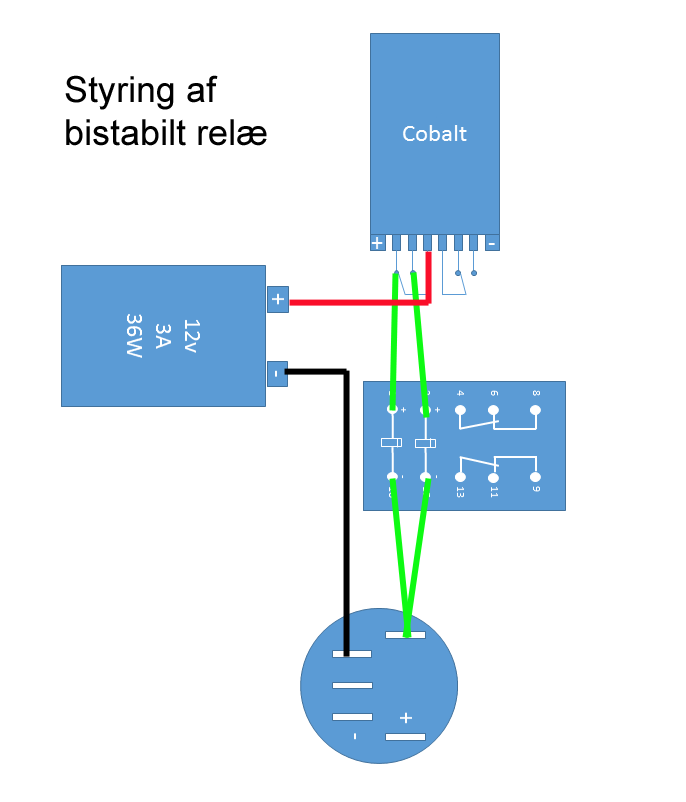

Først skal vi have relæet til at skifte frem og tilbage ved tryk på den samme knap.
Cobalt drevet har et kontaktsæt vi kan bruge til at få 12 volts forsyningen til henholdsvis den ene eller anden spole i relæet. Minussiden af spolerne forbindes med hinanden og til trykknappen (jeg ved ikke præcist, hvordan knappen er, så jeg har bare brugt to terminaler).

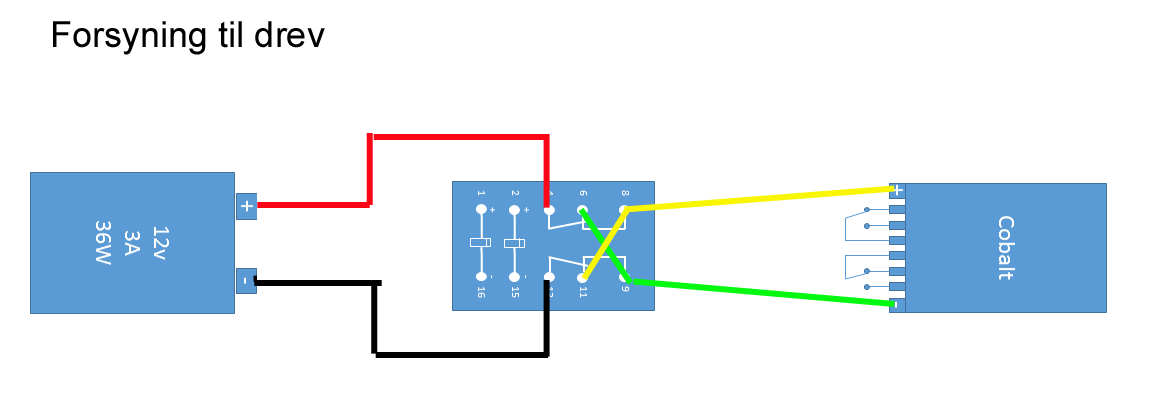

Den næste ting er at få selve drevet til at bevæge sig.
Fra forsyningen gå ledninger hen til relæet. Ledninger på den anden side af relæet krydses (for at få polerne til at skifte) og forbindes over til motoren.

Det kan dog være at ledningerne over til drevet skal byttes (krydses), det kommer an på kontaktsættet i drevet.

Få ovenstående til at virke, så kigger i på lysdioder bagefter.....

Klaus

[a62213]

Hej Klaus,

Tak for hjælpen sofar.

Skal strømforsyningen ikke gå til + og - på drevet? Nu kommer det lidt til mig igen. Pol 2-7 er til styringen af henholdsvis strøm til hjerte stykket og lysdiode. Det vil sige at pol 4 er f.eks til skinnestrøm, som så henholdsvis er blå og brun strømledning (de farver jeg bruger til min strøm til skinnerne) og pol 5 er til strøm til lysdiode for indikation af hvilken status drevet er!

Jeg har lige fået de her bistabile relæer. Der er jo ikke samme afstand imellem benene og synes ikke jeg kan få den til at passe på en alm PCB plade. What to do?

[moppe]

What to to?
Vend relæerne om på ryggen og lod ledninger på....

Lav det jeg har tegnet og prøv det af - og du kan være helt rolig, der er gjort klar til lysdioderne, også selvom du vil bruge det frie kontaktsæt til polarisering af hjertestykker.

Klaus

[a62213]

Jo jo - det kan jeg jo sagtens, men vil gerne have det på et print. Vil så'n et IC 16 pin hjælpe - synes jeg så det et sted.

Fatter altså ikke hvorfor den første tegning viser at jeg skal forbinde det bistabile relæ til relæ'et på mit sporskifte drev? Hvad mening giver det?

Beklager de dumme spørgsmål, men vil også gerne forstå det.

[moppe]

Dir bistabile relæ har to spoler.
Da du kun har en trykknap, bliver du nødt til at have noget der kan vælge mellem de to spoler - det klarer kontaktsættet i dit sporskiftedrev.

Klaus

[a62213]

Ah - giver mening.

Ville være noget andet hvis jeg havde 2 knapper!

Så venter jeg bare på den strømforsyning fra kinaland.

Kunne så'n et IC 16 pin ting bruges for at få relæ'et monteret på et printkort?

[moppe]

Hvis benene ikke passer direkte i printer vil en sokkel heller ikke passe.

Klaus

[a62213]

Det er da irriterende....

[a62213]

Hej Klaus,

Har siddet og forsøgt at få skiftet til at fungere, men det kan jeg ikke...

Min ringe tryk knap, som har led lys i, har 5 kontakter;

+
-
C
NO
NC

Hvis jeg forbinder + og - lyser det fint - men sker intet når jeg trykker på knappen.

Der er fin strøm igennem relæet, da sporskiftedrevet skifter stilling når jeg ombytter de 2 ledninger til henholdsvis + og - på sporskiftedrevet...

Woot to do...
